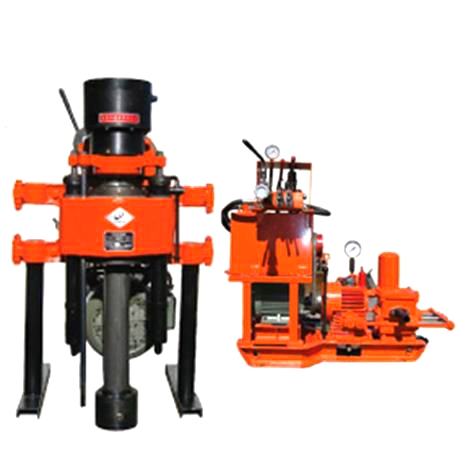

KD100-4型坑道鉆機
KD100-4型鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。
鉆機特點:
1、 具有油壓自動給進機構,提高鉆進效率,減輕工人勞動強度。
2、 體積小、重量輕。

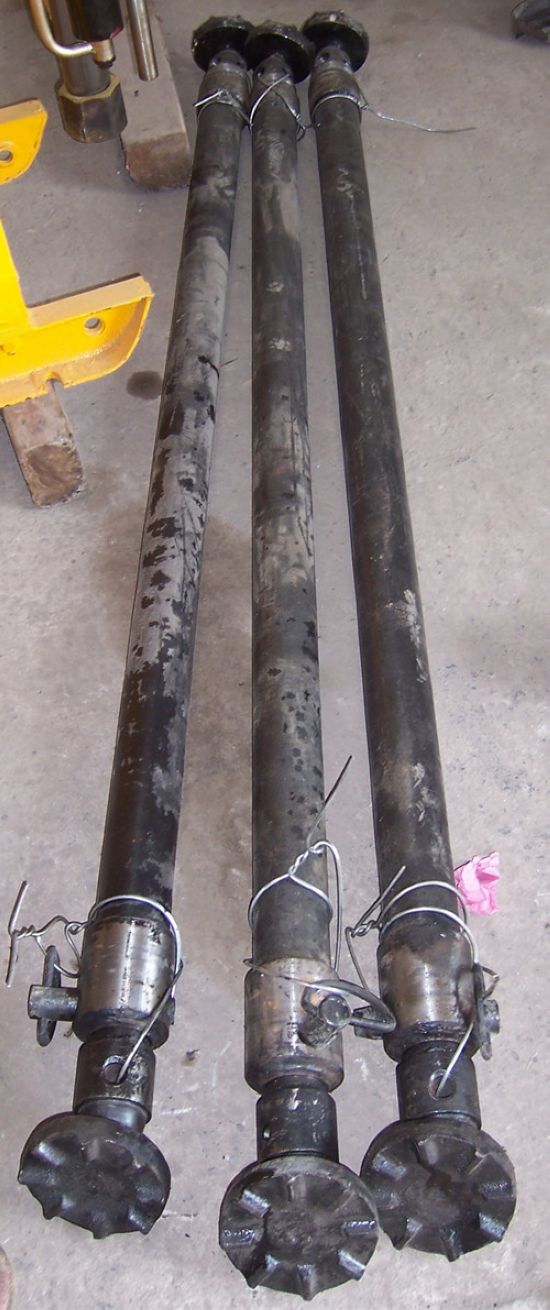

3、 采用雙柱支撐,施工時占用場地面積小,結構緊湊。
4、 鉆機、水泵分別傳動,便于施工現場的布置。
5、 重量輕、分解性強、便于搬遷、安裝。
鉆機組成:鉆機為分體式,分二部分:
鉆機組成:鉆機為分體式,分二部分:
1、主機:由變速箱、回轉器、卷揚機、抱閘、卡盤、動力及聯接板、支柱(施工時安裝)、滾筒裝置、液壓系統等部件組成。
2、水泵組、油箱油泵:水泵組是由底架、減速箱、水泵、電動機等部件組成;液壓油箱及油泵位于底架之上。
技術參數
鉆進深度:?100m 開孔直徑:?110mm 終孔直徑: 75mm
鉆桿直徑: 42mm 鉆孔傾角 : 0°-360°
鉆機外廓尺寸(長×寬×高): 1405×800×1200 (mm)
水泵外廓尺寸(長×寬×高): 1100×480×850 (mm)
回轉器
立軸內徑: 44mm 立軸轉速(三檔): 200,400,800r/min
立軸行程(KD100-4): 550mm
立軸空載向上最大移動速度: 0.05m/s 立軸空載向下最大移動速度: 0.067m/s
立軸最大給進壓力 : 15KN 立軸最大起重力: 25KN
卷揚機
最大提升能力(單繩): 10KN 卷筒圓周線速度(二層): 0.255、0.51、1.02m/s
卷筒直徑 : 145mm 鋼絲繩直徑: ?9.3mm 鋼絲繩容量 :?27m
主機電動機
型號: Y132M-4 額定功率: 7.5KW 額定轉速: 1440r/min
若有防爆要求,需采用防爆型電動機(訂貨時需說明)
水泵
最大排量: 77L/min 最大工作壓力: 1Mpa 額定工作壓力: 0.7Mpa
泥漿泵電動機
型號: Y100L2-4 額定功率: 3KW 額定轉速: 1430r/min
若有防爆要求,需采用防爆型電動機(訂貨時需說明)
油泵
類型 : 齒輪泵 型號: YBC-12/80 額定壓力: 8Mpa
流量: 8ml/r 額定轉速: 1440r/min
