KD-300型坑道全液壓動力頭鉆機(300m)、直斜水平多角度鉆機、全液壓鉆機
發布時間:2023-03-20 17:25 瀏覽次數:1075次
KD-300型坑道全液壓動力頭巖芯鉆機
KD300型鉆機介紹

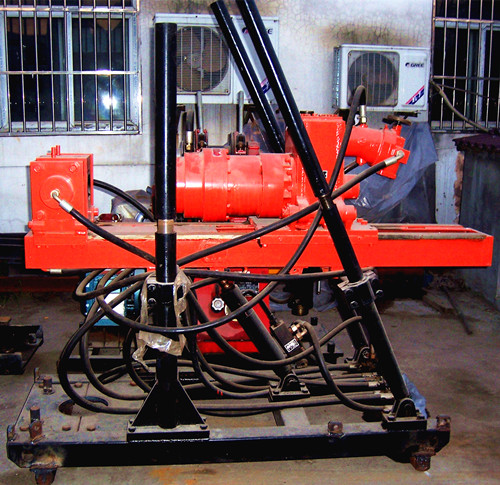

KD300型鉆機是本公司生產新型的全液壓動力頭式鉆機。
本鉆機主要用于固體礦床的金剛石鉆進和硬質合金鉆進。同時也可以配用潛孔錘進行沖擊-回轉鉆進。廣泛用于煤炭,有色,水電,鐵道,建筑,地礦等領域的地質勘探孔,瓦斯孔,注水孔,錨固孔施工。
1 鉆機特點:
1.1 采用全液壓動力頭頂驅動結構,動力頭的通孔直徑大,適用于各種鉆進方法。

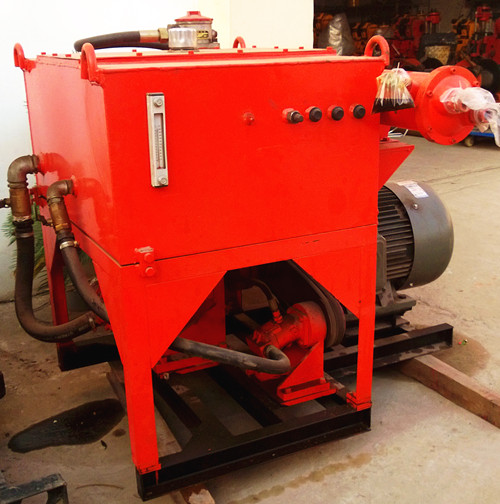

1.2 鉆機可分解為主機,泵站,操縱臺三部分,解體性好,搬運方便。
1.3 鉆機具有較高轉速和合理的轉速范圍,能滿足小口徑金剛石鉆進,繩索取芯鉆進,大口徑硬質合鉆進,和各工程孔鉆進。
1.4 液壓系統采用雙泵供油系統,效率高,功率損失小。
1.5 給進系統中,液壓缸直接給進與起拔鉆具,給進起拔能力大。即可調節給進壓力,又可調節給進速度,以適應各不同地層鉆進需要。
1.6 鉆進,拉送鉆具及接卸鉆具由卡盤,夾持器,液壓給進缸聯動實現,操縱簡便,機械化程度高。

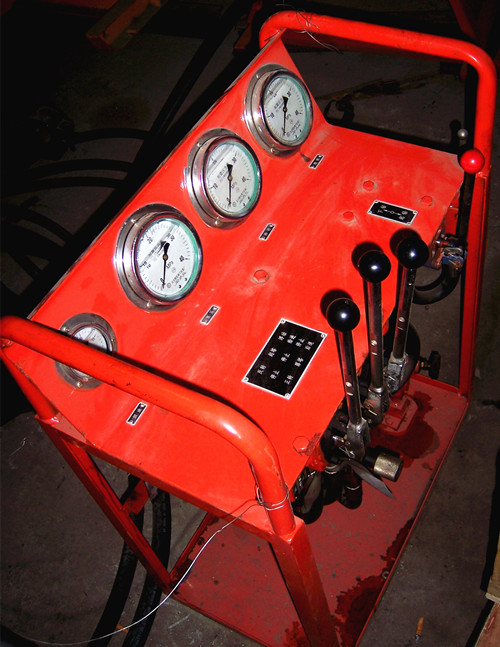

1.7 操縱臺集中控制,操縱簡便,人員遠離孔口,有利于人身安全。
1.8 液壓系統工作可靠,液壓元件通用性強便于維護。
1.9 手柄少并集中,操縱方便。
2. 技術規格:
基本參數
2.1 開孔直徑: φ110 mm
鉆進深度: φ75 mm 300 M
φ94 mm 200 M
鉆桿直徑: 42,50 mm
鉆孔角度: 0--±90 度
鉆機外廓尺寸: 2000X600X1300 mm
鉆機重量: 1300 Kg
2.2 動力頭
動力頭轉速:
低速 0---500 r/Min
高速 0---1400 r/Min
動力頭給進行程: 700 mm
立軸提升能力: 47 KN
立軸給進能力: 34 KN
最大工作扭矩: 低速 1100 NM
高速 350 NM
2.3 鉆機動力
電動機額定功率 : 30 KW
額定轉速: 1450 r/Min
