當前位置：GXY-200B坑道鉆機（250米）、巖心鉆機、直斜水平多角度鉆機
我公司提供一站式全套配置計劃（用戶需要提供用途、深度到詳細要求）。
產品介紹（Introduction）:

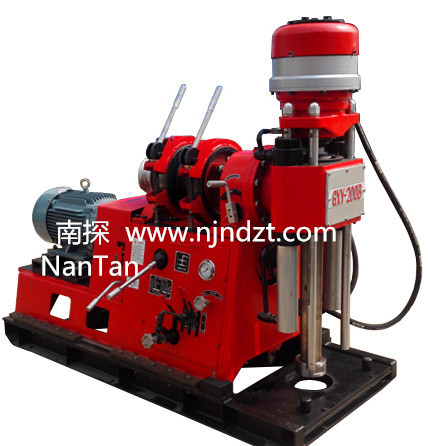

GXY-200B型鉆機是一種機械傳動液壓給進的立軸回轉式、輕便多用途工程勘察施工鉆機，它適用于工業和民用建筑以及公路、鐵路、橋基、壩址、水利、水井、探礦等工程地質勘察工作，淺層石油和天然氣開采，礦山坑道通風、排水，以及小口徑的基樁孔施工等，固體礦床的普查勘探，爆破孔用各種混凝土結構的檢查孔等。根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要特點（Features）:
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖。
2、低轉速，大扭矩，使用范圍廣，鉆進能力強,能適用于鉆機取樣、打井及樁基施工。既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。
4、回轉器卡盤采用液壓式卡盤，夾緊可靠，不傷主動鉆桿，并且可實行不停機倒桿。
5、油壓給進，操作簡便，鉆進效率高，勞動強度低。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理，操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很多方便。
9、結構緊湊，體積小，重量輕，拆卸方便，便于解體及搬運，能適用于丘陵或山區的鉆探工作。
10、主動鉆桿采用中六方53*Φ59。
主要技術參數（Technical Specifications）:
|
基本參數 |
鉆進深度：0-250m；鉆桿直徑：Φ42mm，Φ50mm，Φ60mm； 鉆孔直傾角：0～360° 鉆機外形尺寸：1860×780×1480mm；鉆機重量(不包括動力)：900kg |
|
|
回轉器 |
主動鉆桿：六方無槽53*Φ59*4500mm,主機桿夾持方式：液壓卡盤 |
|
|
立軸轉速配Y160L-15-4電動機，功率15kw，轉速1460r/min 正轉低速：43；74；117；162r/min；正轉高速：203；352；556；768r/min 反轉速度：33；159r/min |
||
|
立軸轉速配2100柴油機，功率17.6kw，轉速1800r/min 正轉低速：53；92；145；200r/min；正轉高速：250；435；668；947r/min 反轉速度：41；196r/min |
||
|
立軸行程：500mm;立軸最大扭矩：2500N·m;立軸最大起拔力：49KN； 立軸最大加壓力36KN |
||
|
卷揚機 |
最大起重能力(低速單繩)：25KN;卷筒轉速：34；59；94；129r/min 鋼絲繩提升速度(單繩單層)：0.38；0.66；1.05；1.44m/s 鋼絲繩規格：Φ12.5mm，卷筒容繩量：30m |
|
|
移動裝置 |
移動油缸行程：465mm，鉆機離開孔口距離：330mm |
|
|
動力配置 |
Y160L-15-4電動機 |
功率15KW,轉速1460r/min |
|
2100柴油機 |
功率17.6KW,轉速1800r/min |
|
|
ZS1115M柴油機 |
功率16.2KW,轉速2200r/min |
|
|
油泵規格 |
CB-FC16-FL型，轉速：500-2500r/min,排量：16ml/r |
|
建議選配鉆機底座及鉆塔(根據用戶需求選擇一項）：露天：1、T2-SJ-3型兩輪拖掛三角架鉆塔；2、T-SJ-4型整體底座及四角架鉆塔；3、T4-SJ-4型四輪拖掛底座及四角架鉆塔；4、LP-4T-01-B型履帶底盤及四角架鉆塔；5、LP-4T-02-B型履帶底盤及液壓起落鉆塔；6、LP-4T-02--B-STRZT型履帶底盤及人字形液壓起落鉆塔；7、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；8、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔。備注：-SG升高型液壓履帶底盤需要定制?？拥缹Ｓ弥嗡?。
泥漿泵可以選配：BW160A型單缸泥漿泵、BW200型雙缸泥漿泵或者BW150、BW160/10型三缸泥漿泵。

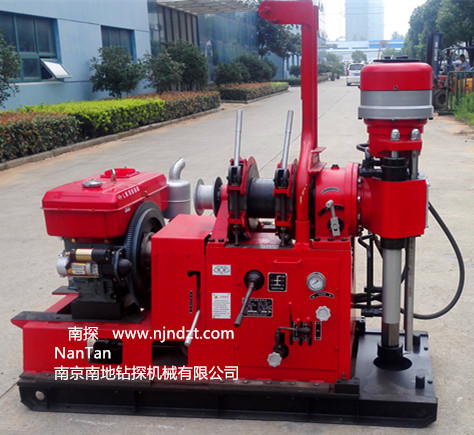

注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
