YDL-300CX型全液壓多功能鉆機(水井、地熱孔、,錨桿、旋噴、基樁、螺旋)(電動機動力)(柴油機動力)
YDL-300CX型全液壓多功能鉆機
(柴油機動力)
產品介紹
YDL-300CX型全液壓多功能鉆機是根據當前國內市場形勢所研發的新型產品,是一種新型、高效、節能、多功能的全液壓式驅動、動力頭式、柴油機作為動力的多功能鉆機。
用途:主要用于鉆鑿水井、監測井、地熱空調孔施工、國防工程、抗浮錨桿、斜拉錨桿、高壓旋噴等鉆孔作業;同時適用于水電站工程、鐵路、公路、城市地基等巖土工程中的大孔徑垂直孔施工;灌漿加固孔;小型基樁孔;微型樁等。鉆機配備相應的鉆具后可以進行多種工藝,如氣動潛孔錘鉆進、空氣泡沫鉆進、氣舉反循環鉆進、長螺旋鉆進、泥漿循環鉆進、偏心跟管鉆進、牙輪鉆頭鉆進、液動錘鉆進等。
該鉆機最大特點為動力頭行程為5米,配備有大扭矩液壓馬達回轉、油缸推進及提升能力大。配有液壓伸縮隨手吊車和液壓卷揚機,減輕勞動強度。動力頭具有多種速度,使得鉆孔范圍更寬。液壓支腿行程大,不需吊車鉆機即可轉場裝卸。
主要特點
1、鉆機鉆進能力強,適用范圍廣,鉆孔速度快,處理事故能力強,鉆進效率高。
2、鉆機動力頭可機械和液壓雙變速,適合潛孔垂、跟管、全套管及合金回轉等多種鉆進方法。
3、桅桿上2只大油缸,提升力達到25噸,偏心跟管鉆進時可以起拔套管用,還可用于小型非開挖施工。
4、鉆機采用內外伸縮桅桿,動力頭行程達到7米,一次鉆孔可以2根3米鉆桿,減少一次加接鉆桿的時間,效率提高一倍。尤其適用于高壓旋噴。
5、配有推進架,行程0.9m,可以將桅桿直接推至孔口或者撐住地面,鉆進更加穩定。
6、主軸采用伸縮緩沖機構,可有效保護鉆具,同時卸扣時保護了鉆桿絲扣不被破壞。
7、鉆機在孔口裝置上配有液壓夾持器,自動卸扣,減少輔助時間,降低勞動強度??卓谂溆袑蜓b置,使得鉆機更加平穩可靠。
8、鉆機裝載在履帶底盤上,使整機移位,行走更快捷方便。用戶可以選配鐵履帶或工程橡膠履帶,工程橡膠履帶不傷地面,更可在城市內作業。
9、鉆機采用4只長行程支腿油缸,并且可以分別向兩側旋轉,4只支腿油缸撐起來后,行程達到1600mm,汽車可以直接倒進去,不需要吊車即可轉場裝卸。
10、鉆機液壓系統主要元件均采用國內外名優產品,使整機性能穩定可靠、壽命長。
11、鉆機可適用于多種鉆機工藝方法:長螺旋鉆進、空氣潛孔錘鉆進、泥漿正循環全套管鉆進、空氣潛孔錘跟管鉆進、牙輪鉆頭鉆進、高壓旋噴作業等。
12、桅桿上配有工具卷揚(1.5噸提升力),方便起吊鉆桿等工具。
13、桅桿旁邊配有液壓伸縮隨手吊車,是斜孔作業的好幫手。
14、鉆機具有高位旋轉平臺,使得鉆機在施工時更加靈活。
15、用戶可以選配電動機或者柴油機作為鉆機的動力。
16、用戶可以根據自己的需要,桅桿可以定制短行程或者長行程的。
技術參數
鉆孔直徑 |
Φ150-Φ400mm |
鉆孔深度 |
300 m |
適應巖石硬度 |
f=6-20 |
工作風壓 |
1.2-4MPa |
耗風量 |
16-50m3/min |
動力頭回轉轉速(柴油機動力,1500r/min) |
0-25r/min(無級調速),4、6、9、12、15、21、25、30、31、36、39、40、42、55、60、72、79、81、95、107、111、127、158、190、215 r/min |
動力頭最大扭矩 |
12000Nm(17MPa) |
動力頭最大提升力 |
25T |
提升速度 |
0-3m/min(無級調速);3、3.74、7.54、15.08、18.1、21.84m/min(快速) |
動力頭最大加壓力 |
12.8T |
加壓速度 |
0-5.9m/min(無級調速);5.9、7.34、14.78、29.57、42.83m/min(快速) |
加壓提升油缸行程 |
2500mm |
動力頭最大行程 |
5000mm |
推進架推進行程 |
900mm |
桅桿最大傾角 |
﹣5-90° |
最小離地高度 |
360mm |
工具卷揚提升力 |
1.5T |
工具卷揚提升速度 |
20m/min |
工具卷揚鋼絲繩直徑 |
Φ10mm |
工具卷揚容繩量 |
50m |
伸縮隨手吊車提升力 |
1.5T |
伸縮隨手吊車提升速度 |
20m/min |
伸縮隨手吊車鋼絲繩直徑 |
Φ10mm |
伸縮隨手吊車容繩量 |
50m |
伸縮隨手吊車伸縮行程 |
1100mm |
整機回轉方式 |
整機手動回轉,定位銷定位 |
行走速度 |
1.5km/h |
爬坡角度 |
25° |
柴油機作為動力 |
110 KW,1500r/min |
外形尺寸(長×寬×高) |
6800×2100×2750(運輸狀態) |
重量 |
10000kg |
因產品在不斷改進和發展,結構和技術參數均可能隨之改進,恕不另行通知。

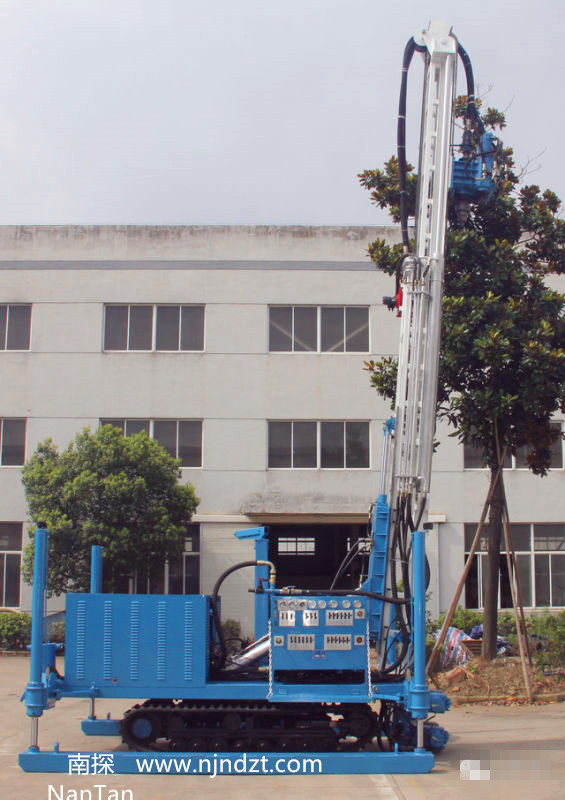

內外伸縮桅桿,動力頭行程達到7米,伸至最高為10.6米,卷揚有效高度9.5米,可以當做鉆塔使用。適用于長螺旋鉆進、鉆鑿水井、抗浮錨桿、高壓旋噴(桅桿行程長)、鉆孔灌注漿。

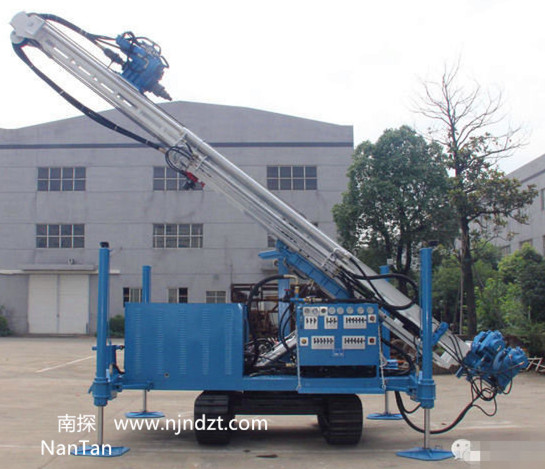

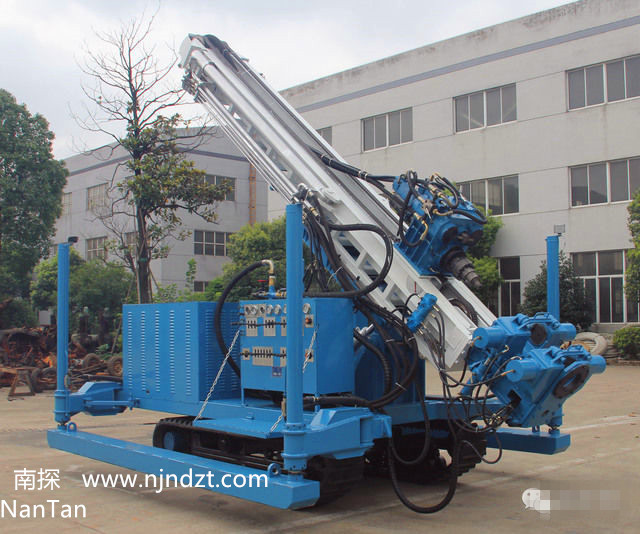

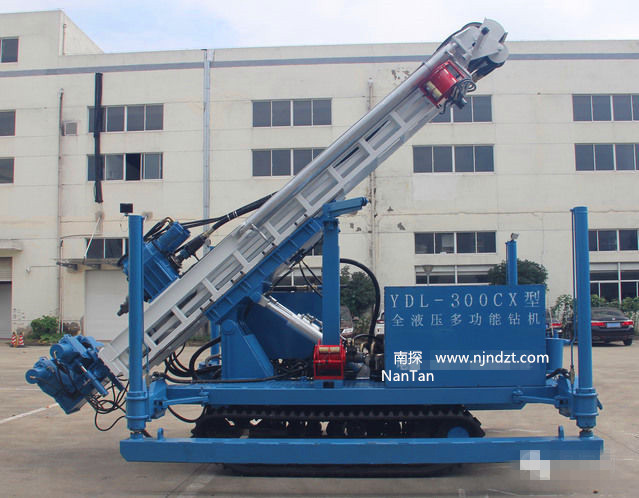

斜孔鉆進適合多種工藝。適用于斜拉錨桿、高壓旋噴、油缸回拖力25噸,可用于小型非開挖施工。
桅桿上配有液壓卷揚機,提升力1.5噸。
孔口導向裝置,使得鉆機更加穩定可靠;孔口夾持器,拆卸鉆桿更加方便,省時省力
平臺上配有液壓伸縮隨手吊車,提升力1.5噸,伸縮行程1100mm

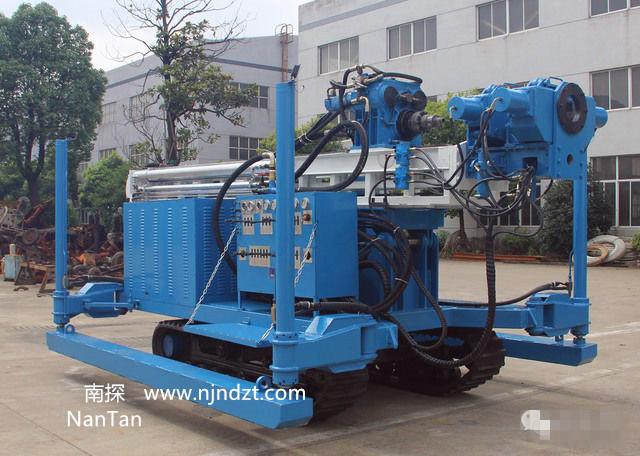

鉆機四支腿撐起,汽車倒進去,無需吊車即可轉場裝卸
鉆機可以﹣5°角鉆進,適合更多工藝
