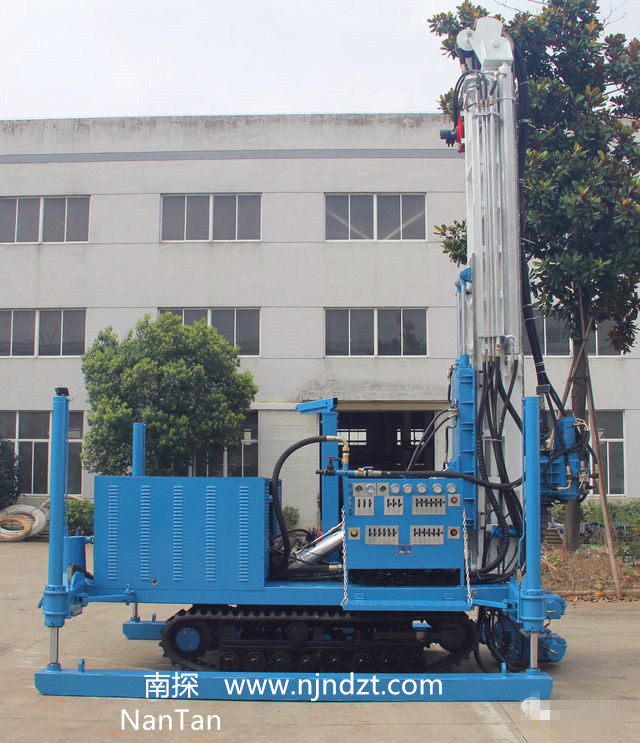

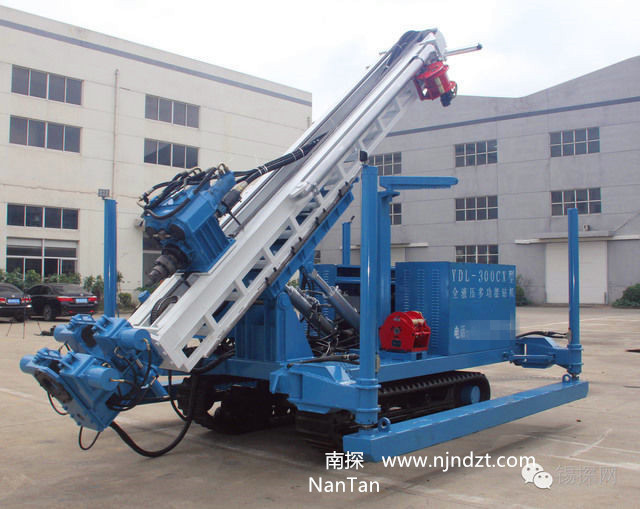

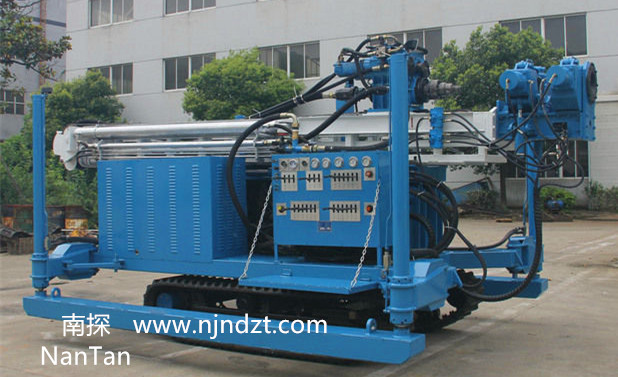

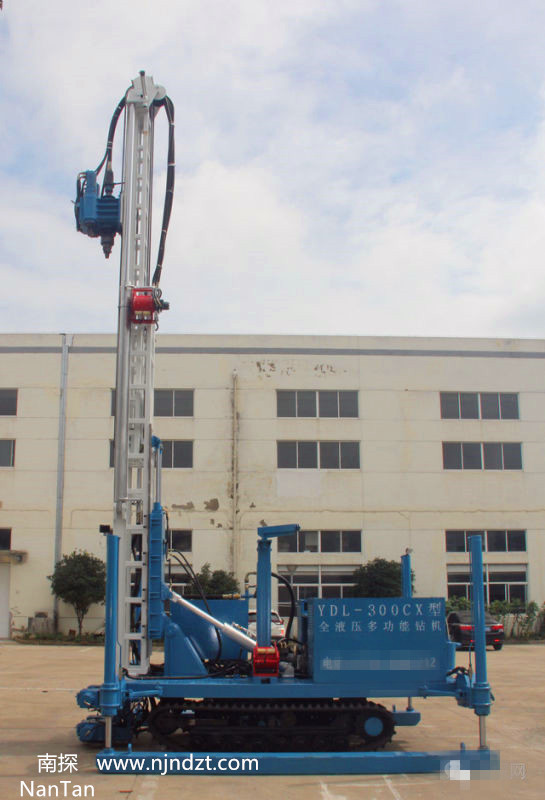

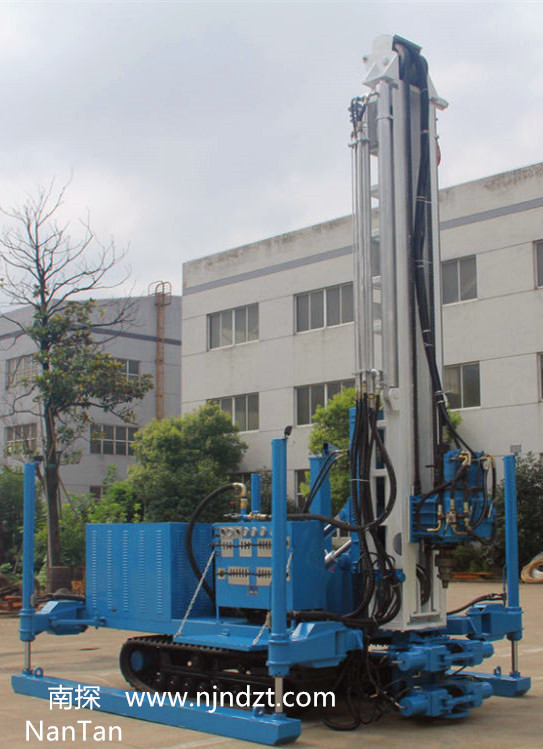

YDL-300CX型全液壓多功能鉆機
（柴油機動力）
產品介紹
YDL-300CX型全液壓多功能鉆機是根據當前國內市場形勢所研發的新型產品，是一種新型、高效、節能、多功能的全液壓式驅動、動力頭式、柴油機作為動力的多功能鉆機。
用途：主要用于鉆鑿水井、監測井、地?zé)峥照{(diào)孔施工、國防工程、抗浮錨桿、斜拉錨桿、高壓旋噴等鉆孔作業；同時適用于水電站工程、鐵路、公路、城市地基等巖土工程中的大孔徑垂直孔施工；灌漿加固孔；小型基樁孔；微型樁等。鉆機配備相應的鉆具后可以進行多種工藝，如氣動潛孔錘鉆進、空氣泡沫鉆進、氣舉反循環鉆進、長螺旋鉆進、泥漿循環鉆進、偏心跟管鉆進、牙輪鉆頭鉆進、液動錘鉆進等。
該鉆機最大特點為動力頭行程為5米，配備有大扭矩液壓馬達回轉、油缸推進及提升能力大。配有液壓伸縮隨手吊車和液壓卷揚機，減輕勞動強度。動力頭具有多種速度，使得鉆孔范圍更寬。液壓支腿行程大，不需吊車鉆機即可轉場裝卸。
主要特點
1、鉆機鉆進能力強，適用范圍廣，鉆孔速度快，處理事故能力強，鉆進效率高。
2、鉆機動力頭可機械和液壓雙變速，適合潛孔垂、跟管、全套管及合金回轉等多種鉆進方法。
3、桅桿上2只大油缸，提升力達到25噸，偏心跟管鉆進時可以起拔套管用，還可用于小型非開挖施工。
4、鉆機采用內外伸縮桅桿，動力頭行程達到7米，一次鉆孔可以2根3米鉆桿，減少一次加接鉆桿的時間，效率提高一倍。尤其適用于高壓旋噴。
5、配有推進架，行程0.9m，可以將桅桿直接推至孔口或者撐住地面，鉆進更加穩定。
6、主軸采用伸縮緩沖機構，可有效保護鉆具，同時卸扣時保護了鉆桿絲扣不被破壞。
7、鉆機在孔口裝置上配有液壓夾持器，自動卸扣，減少輔助時間，降低勞動強度?？卓谂溆袑?dǎo)向裝置，使得鉆機更加平穩可靠。
8、鉆機裝載在履帶底盤上，使整機移位，行走更快捷方便。用戶可以選配鐵履帶或工程橡膠履帶，工程橡膠履帶不傷地面，更可在城市內作業。
9、鉆機采用4只長行程支腿油缸，并且可以分別向兩側旋轉，4只支腿油缸撐起來后，行程達到1600mm，汽車可以直接倒進去，不需要吊車即可轉場裝卸。
10、鉆機液壓系統主要元件均采用國內外名優產品，使整機性能穩定可靠、壽命長。
11、鉆機可適用于多種鉆機工藝方法：長螺旋鉆進、空氣潛孔錘鉆進、泥漿正循環全套管鉆進、空氣潛孔錘跟管鉆進、牙輪鉆頭鉆進、高壓旋噴作業等。
12、桅桿上配有工具卷揚（1.5噸提升力），方便起吊鉆桿等工具。
13、桅桿旁邊配有液壓伸縮隨手吊車，是斜孔作業的好幫手。
14、鉆機具有高位旋轉平臺，使得鉆機在施工時更加靈活。
15、用戶可以選配電動機或者柴油機作為鉆機的動力。
16、用戶可以根據自己的需要，桅桿可以定制短行程或者長行程的。
技術參數
|
鉆孔直徑 |
Φ150-Φ400mm |
|
鉆孔深度 |
300 m |
|
適應巖石硬度 |
f=6-20 |
|
工作風壓 |
1.2-4MPa |
|
耗風量 |
16-50m3/min |
|
動力頭回轉轉速(柴油機動力，1500r/min) |
0-25r/min（無級調速），4、6、9、12、15、21、25、30、31、36、39、40、42、55、60、72、79、81、95、107、111、127、158、190、215 r/min |
|
動力頭最大扭矩 |
12000Nm（17MPa） |
|
動力頭最大提升力 |
25T |
|
提升速度 |
0-3m/min（無級調速）；3、3.74、7.54、15.08、18.1、21.84m/min（快速） |
|
動力頭最大加壓力 |
12.8T |
|
加壓速度 |
0-5.9m/min（無級調速）；5.9、7.34、14.78、29.57、42.83m/min（快速） |
|
加壓提升油缸行程 |
2500mm |
|
動力頭最大行程 |
5000mm |
|
推進架推進行程 |
900mm |
|
桅桿最大傾角 |
﹣5-90° |
|
最小離地高度 |
360mm |
|
工具卷揚提升力 |
1.5T |
|
工具卷揚提升速度 |
20m/min |
|
工具卷揚鋼絲繩直徑 |
Φ10mm |
|
工具卷揚容繩量 |
50m |
|
伸縮隨手吊車提升力 |
1.5T |
|
伸縮隨手吊車提升速度 |
20m/min |
|
伸縮隨手吊車鋼絲繩直徑 |
Φ10mm |
|
伸縮隨手吊車容繩量 |
50m |
|
伸縮隨手吊車伸縮行程 |
1100mm |
|
整機回轉方式 |
整機手動回轉，定位銷定位 |
|
行走速度 |
1.5km/h |
|
爬坡角度 |
25° |
|
柴油機作為動力 |
110 KW，1500r/min |
|
外形尺寸（長×寬×高） |
6800×2100×2750（運輸狀態） |
|
重量 |
10000kg |
因產品在不斷改進和發展，結構和技術參數均可能隨之改進，恕不另行通知。
