GXY-1C-L-02-B-STRZT型履帶鉆機及人字形全液壓起落鉆塔(150米高速鉆機)

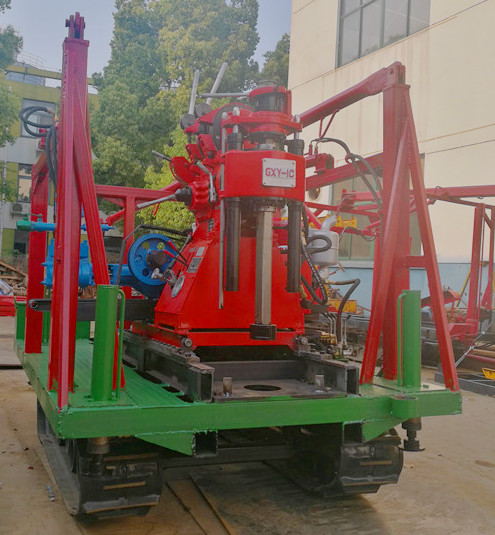

GXY-1C-L-02-B-STRZT型履帶鉆機及人字形全液壓起落鉆塔
一、結構形式
GXY-1C-L-02-B-STRZT型履帶鉆機是將橡膠履帶底盤、動力(柴油機或電機)、GXY-1C型高速鉆機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、泥漿泵等共同組裝在一個機架上。鉆機一個動力(柴油機或電機)或加裝BW160A泥漿泵一體底座與鉆機共用動力,橡膠履帶底盤一個動力(柴油機或電機)帶動或加裝BW160A或BW200A泥漿泵,互不干擾,避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點,廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一??稍诤⒑訛?、沙地、水田等惡劣環境開展靜探作業,結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構,經分動箱齒輪驅動履帶變速箱,爬坡能力強,使整機裝卸、搬遷極為方便,由于是橡膠履帶對地面無破壞,所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度,提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體,搬家方便快捷,可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔(Km/h)0.9、2.0、2.7、3.2、8.3、13
倒檔(Km/h) 0.9、2.1,額定載重質量(T)4.0
額定爬坡度(度)上坡35,下坡35,最小離地間隙〉200
履帶型號(mm)350*90*48,履帶節距90
履帶軸中心距1630,履帶驅動輪軸距1100
履帶接地長度1300,接地壓強(kPa)<35
鉆塔高度:6m
四、傳動系統
傳動方式經分動箱齒輪傳動,轉向方式單邊制動差速轉向,離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱,操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高) 3300*1800*2300(mm)
六、整機重量 3300(kg)

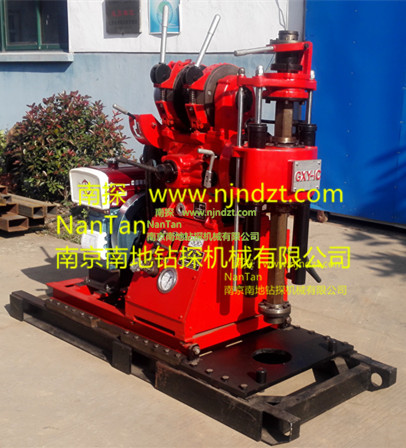

鉆機介紹(Introduction):GXY-1C型鉆機是GXY-1型鉆機的變型產品,主要結構是在GXY-1型的基礎上固定機架改為滑移機架、回轉器與變速箱改為封閉結構,增加了高速功能。 適用于工程地質勘察,固體礦床的普查勘探,爆破孔用各種混凝土結構的檢查孔等,根據地層的不同,可選用金剛石、硬質合金、螺旋等鉆頭鉆進。 主要特點:
1、鉆機輸入功率大,輸出扭矩大,鉆進能力強。
2、鉆機輸出轉速范圍寬,既適用于工程地質勘察,又適用于金剛石巖芯鉆探。
3、3、鉆機配有開箱式回轉器,便于進行沖擊鉆進和繩索取芯等工作。
4、具有油壓給進機構,立軸上端配有液壓卡盤夾持機構,提高鉆進效率,減輕工人勞動強度。
5、5、采用了動力頭液控后移使機架讓開孔口,以延長動力頭的壽命。
6、6、鉆機配有主動鉆桿,可實現不停車倒桿,效率高,安全可靠。
7、7、鉆機采用雙片常閉磨擦式離合器,開閉靈活,操作調整方便。
8、8、鉆機變速箱采用汽車變速箱式結構,單手把變速,并具有互鎖機構,操作方便。
9、9、鉆機與水泵分離,水泵、鉆機單獨配備動力,可以提高鉆機的輸出扭矩,特別在進入深孔鉆進時不會因動力下降,致使水泵發生矛盾,避免出現孔內事故。
10、10、鉆機結構緊湊,體積小,重量輕,最大部件在100kg以內,便于解體及搬運,適用于丘陵或山區工作。
11、11、可根據需要加裝配備大通孔振動器及控制系統,提高了處理事故的能力。 主要技術參數:
1、鉆進能力:孔徑:150,75, 46 mm 孔深:80, 150,200 m ,鉆孔傾角:360°
2、鉆桿直徑:42 mm
3、回轉器:轉速:(正轉)93、253、523、1010,(反轉)52 r/min
行程:500 mm ,額定加壓力:20 kN ,額定起拔力:25 kN
立軸下端離地面最大距離:600 mm
4、卷?yè)P(yáng)機:提升速度:0.22;0.95;1.95;5.3 m/s 提升能力(單繩低速):15 kN
5、鉆桿夾持方式:球卡式
6、讓開孔口方式:動力頭液控后移
7、動力:11kW電動機或ZS1100M電起動柴油機或ZS1100普通型柴油機
8、重量:約650 kg(不包括動力重量)
9、外形尺寸(運輸狀態,長×寬×高):1800*970*1560 mm
