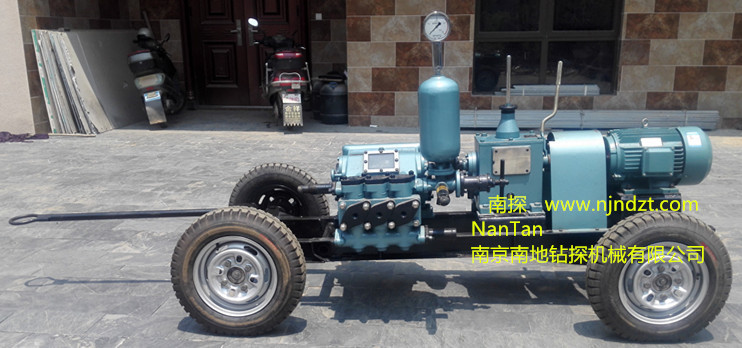

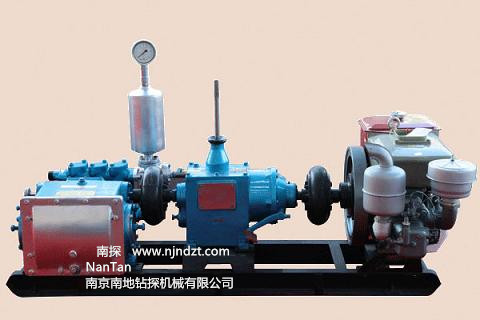

BW150型泥漿泵(三缸泵)
發布時間:2023-03-20 17:34 瀏覽次數:882次
BW150型泥漿泵是一種臥式三缸單作用往復活塞泵,可變換八種不同壓力和流量,用于1500米以內小口徑地質巖心鉆探工程中向鉆孔輸送沖洗液泥漿,水泵消耗能少,操作靈活,優質耐用,分解性好,易于搬遷。也適用于水泥漿注漿灌漿、高壓旋噴等地基基礎領域施工。
往復式泵以它獨特的工作特點由最早的地質鉆探專用泵,逐步進入工程施工,化工、食品、高處供水、井下排污等領域。展現這個產品活躍的生命力。
主要特點:1.具有可滿足大、小口徑鉆機所需的八擋流量,流量調節范圍大,參數選擇合理??膳cXY-4巖心鉆機和XY-5型鉆機配套使用??蓾M足不同口徑、不同孔深、不同地質巖心鉆探的需要。 2.活塞為碗形加尼龍靠背的自封式S型聚胺脂橡膠活塞,大大提高使用壽命。 3.拉桿上設有五道防塵密封圈,以防止液力端的泥漿帶入動力端和動力端潤滑油濾。經多次生產試驗證明,密封可靠,性能良好。致使齒輪延長使用壽命。 4.進排水閥采用鋼球。并在閥蓋上設有減聲橡膠墊,以減少沖擊噪聲。 5.壓力表采用BY-1型抗震壓力表,壽命長。 6.結構緊湊,造型美觀。 7.可拆性好,便于維修和搬遷。
水泵型式
|
臥式三缸單作用往復式
|
缸徑
|
70mm
|
活塞行程
|
70mm
|
輸入轉速
|
1500r/min
|
容積效率
|
85%
|
最大流量
|
150L/min
|
最大壓力
|
7Mpa
|
驅動功率
|
7.5KW
|
吸水管直徑
|
51mm
|
排水管直徑
|
32mm
|
外形尺寸
|
1840*795*995(電動機),1925*795*1150(柴油機)
|
整機重量:電動機、柴油機
|
Y132M-4-B3型電動機468kg、ZS1100型柴油機540kg,無動力400kg
|
產品不斷更新或改裝,外形尺寸和重量存在變化,以實際購買為準。
沖刺、排量、壓力
檔位
快
|
沖次
Min
|
流量
L/min
|
壓力
Mpa
|
檔位
慢
|
沖次
Min
|
流量
L/min
|
壓力
Mpa
|
1
|
57
|
38
|
7.0
|
1
|
47
|
32
|
7.0
|
2
|
86
|
58
|
4.8
|
2
|
71
|
47
|
6.0
|
3
|
130
|
90
|
3.2
|
3
|
107
|
72
|
4.0
|
4
|
222
|
150
|
1.8
|
4
|
183
|
125
|
2.3
|
