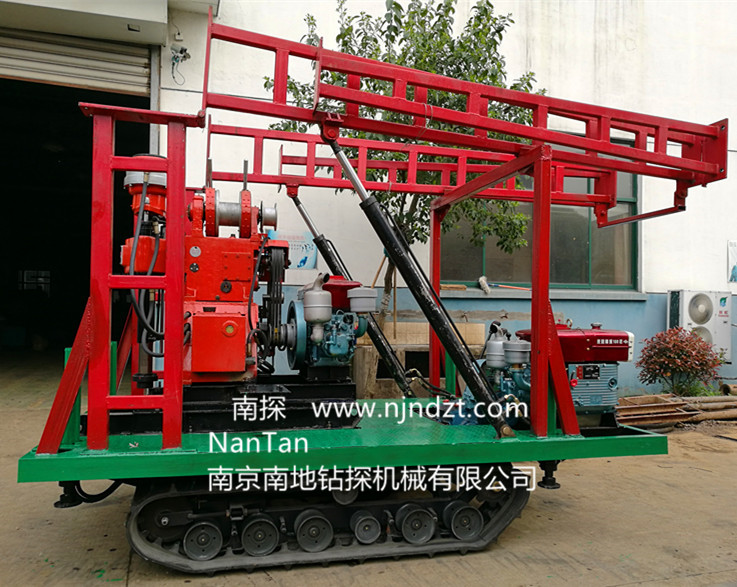

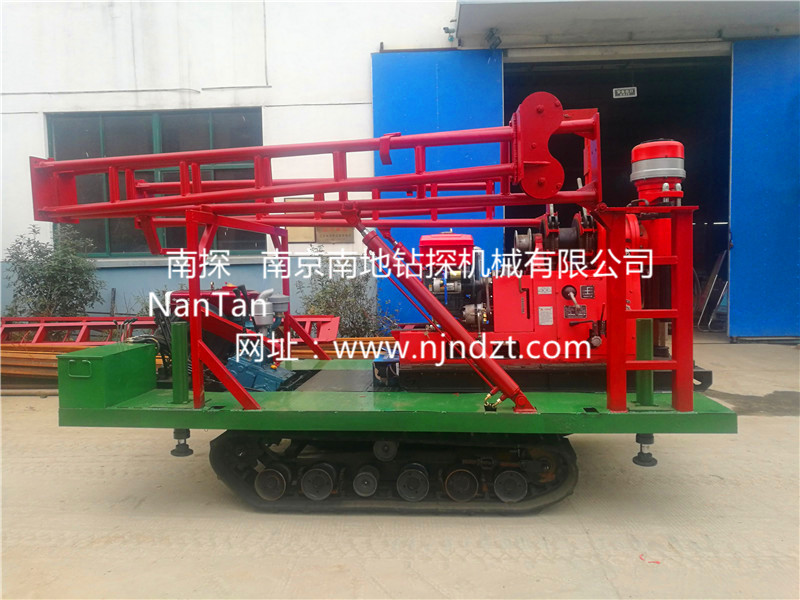

XY-1A-L-02-B-STZDT型全液壓履帶鉆機系列(180米鉆機)
XY-1A-L-02-B-STZDT型全液壓履帶鉆機
(180米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機)
一、結構形式:XY-1A-L-02-B-STZDT型履帶鉆機系列(或XY-1A-4-L-02-B-STZDT、XY-1A(YJ)-L-02-B-STZDT、XY-1A-5-L-02-B-STZDT型)是將橡膠履帶底盤、動力(柴油機或電機)、XY-1A型鉆機(或XY-1A-4、XY-1A(YJ)、XY-1A-5型)、鉆機平臺、液壓支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機或泵一個動力(柴油機或電機),橡膠履帶底盤或泵一個動力(柴油機或電機)帶動,互不干擾。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點,廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一??稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業,結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構,經分動箱齒輪驅動履帶變速箱,爬坡能力強,使整機裝卸、搬遷極為方便,由于是橡膠履帶對地面無破壞,所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度,提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體,搬家方便快捷,可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔(Km/h):0.9、2.0、2.7、3.2、8.3、13;
倒檔(Km/h):0.9、2.1;額定載重質量(T):4.0
額定爬坡度(度):上坡35,下坡35;最小離地間隙〉200;履帶型號(mm):350*90*48;履帶節距90;
履帶軸中心距1630;履帶驅動輪軸距1100;
履帶接地長度1300,接地壓強(kPa)<35
鉆塔高度:7m
四、傳動系統
傳動方式經分動箱齒輪傳動,轉向方式單邊制動差速轉向,離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱,操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高) 3000-3500*1800*2300(mm)(尺寸根據機型改變)
六、整機重量 2600-3000(kg)(重量根據機型改變)
鉆機介紹(Introduction):XY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛,滿足不同用戶的需求,推出增加了:帶移機功能的XY-1A(YJ),帶水泵的XY-1A-4型,帶移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。 鉆機既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。 一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥?、爆破孔、各種混凝土檢測孔的鉆進;小型水井等多用途鉆進。 2.轉速范圍寬并配有高速檔,可根據地層的不同選用合金鉆頭、金剛石鉆頭、復合片鉆頭等鉆頭進行鉆進,提土鉆、取土器取樣等。
3. 當終孔直徑分別為75mm和46mm時,額定鉆孔深度分別為150m和180m,最深不得超過各鉆進深度的110%,額定開孔直徑為110mm,鉆深應根據地層情況而定,土層開孔允許為300mm。 二、鉆機特點:
1. 具有油壓給進機構,提高了鉆進效率,減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作效率高,安全可靠。
3. 配有孔底壓力表指示壓力,便于掌握孔內情況。
4. 手柄集中,操作方便。 5. 鉆機結構緊湊,體積小,重量輕,便于解體及搬運,適合于平原和山區工作。
三、 技術參數 |
1.鉆機 鉆孔深度:180、150、100m;終孔直徑:46、75、91mm;最大開孔直徑:200 mm, 鉆桿直徑:42、50 mm 鉆孔傾角:90-75° 鉆機外廓尺寸(L×B×H): XY-1A:1433*697*1460mm XY-1A-4:1700*780*1460 mm XY-1A(YJ):1620*970*1560 mm XY-1A-5:1800*970*1600 mm 鉆機重量(不包括動力機) XY-1A:420 Kg XY-1A-4:620 Kg XY-1A(YJ):620 Kg XY-1A-5:720kg |
2.回轉器 立軸轉速(五檔):1010,790,470,295,140 r/min 立軸行程:450 mm 立軸空載向上最大移動速度:3 m/s 立軸空載向下最大移動速度 :4 m/s 立軸最大給進力:15 KN 立軸最大起重力:25 KN |
3.卷?yè)P(yáng)機 最大起重量(單繩):11 KN 卷筒轉速:121,76,36 r/min 卷筒圓周線速度(二層):1.05, 0.66, 0.31 m/s 卷筒直徑:140 mm 鋼絲繩直徑:9.3 mm 鋼絲繩容量:35 m 抱閘直徑:252 mm 閘帶寬度:50 mm |
4.油泵 型號:YBC-20/125 額定壓力:12.5 Mpa 流量:20 ml/r 額定轉速;1500 r/min |
5.電動機 型號:Y160M-4 額定功率:11 KW 額定轉速:1460 r/min |
6.柴油機 型號:S1100 額定功率:12.1KW 額定轉速:2200 r/min |
水泵技術參數(XY-1A-4、XY-1A-5型配置,XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。)
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min,最大許用壓力 :1.2Mpa,工作壓力:0.7Mpa 3 沖程次數:120(96) 次/min,缸套套直徑 : 80mm,活塞行程: 100mm |
XY-1A(YJ)、XY-1A-5型配置移位裝置
移動裝置 |
移動油缸行程:450mm,鉆機離開孔口距離:300mm |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
