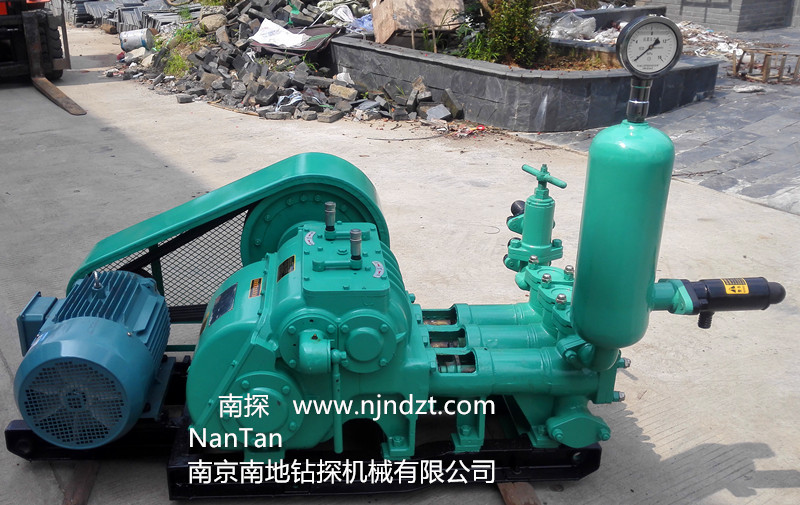

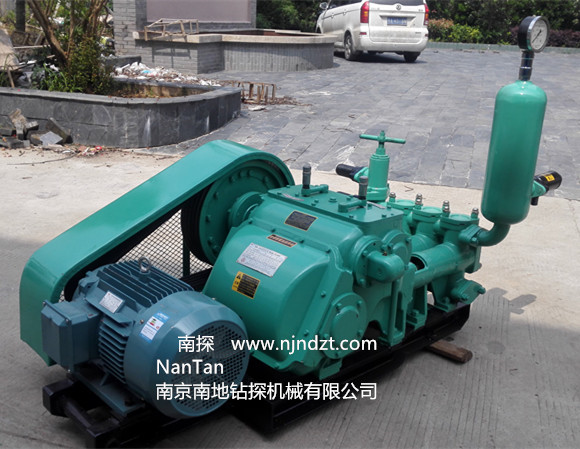

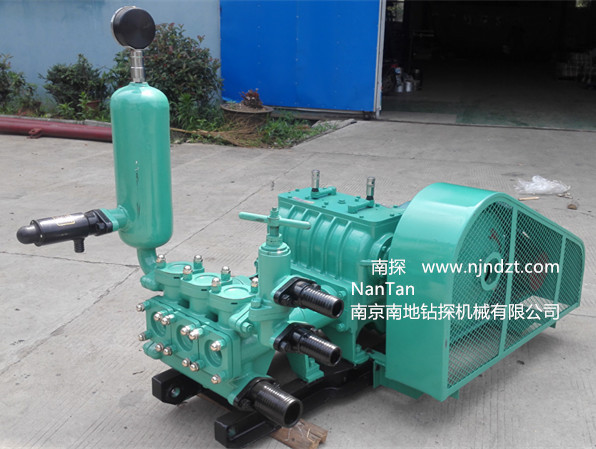

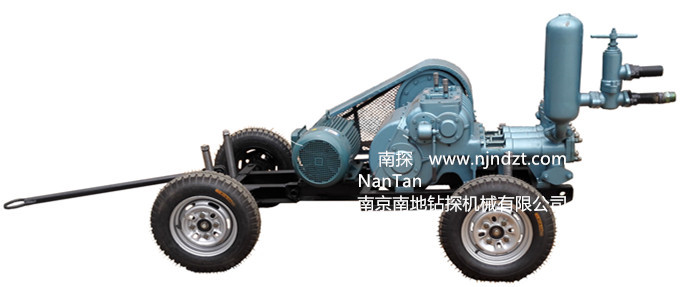

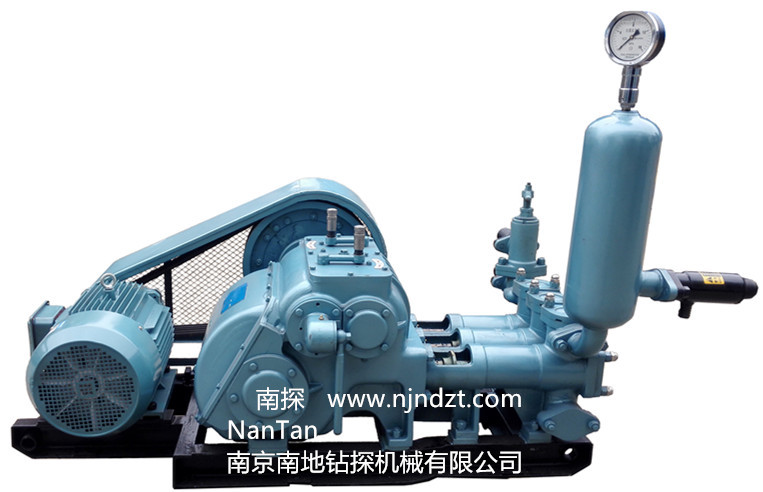

BW250型泥漿泵(三缸)
BW-250型泥漿泵為臥式三缸往復單作用活塞泵,該泵具有兩種缸徑和四擋變量,大缸套用于1000米大口徑鉆機配套,小缸套用于1500米小口徑鉆機配套。 。主要用于與巖芯鉆機配套輸送泥漿,也可用于其他方
◇ 主要特點
1. 具有可滿足大、小口徑鉆機所需的各四擋流量,流量調節范圍大,參數選擇合理??膳cXY-4巖心鉆機和XY-5型鉆機配套使用??蓾M足不同口徑、不同孔深、不同地質巖心鉆探的需要。
2. 活塞為碗形加尼龍靠背的自封式S型聚胺脂橡膠活塞,大大提高使用壽命。
3. 拉桿上設有五道防塵密封圈,以防止液力端的泥漿帶入動力端和動力端潤滑油濾。
經多次生產試驗證明,密封可靠,性能良好。致使齒輪延長使用壽命。
4. 進排水閥采用鋼球。并在閥蓋上設有減聲橡膠墊,以減少沖擊噪聲。
5. 壓力表采用BY-1型抗震壓力表,壽命長。
6. 結構緊湊,造型美觀。
7. 可拆性好,便于維修和搬遷。
◇ 技術參數與規格
類型 臥式三缸往復式單作用活塞泵 行程長度 100 缸徑 80 65 泵速(min-1) 200 116 72 42 200 116 72 42 流量(升/分) 250 145 90 52 166 96 60 35 壓力(MPa) 2.5 4.5 6.0 6.0 4.0 6.0 7.0 7.0 容積率(%) 85 總效率(%) 72 所需功率(Kw) 15 三角皮帶輪節徑:B型*5槽410,輸入速度(r/min):500,最大吸水高度:2.5 進水管直徑:3吋夾布耐壓膠管76,排水管直徑:2吋兩層鋼絲高壓膠管51 外型尺寸:長*寬*高:1100*995*650,重量(Kg):500
