XY-200-L-02-B-STRZT型履帶鉆機系列及人字形全液壓鉆塔(200米高速鉆機)
XY-200-L-02-B-STRZT型履帶鉆機系列及人字形全液壓起落鉆塔

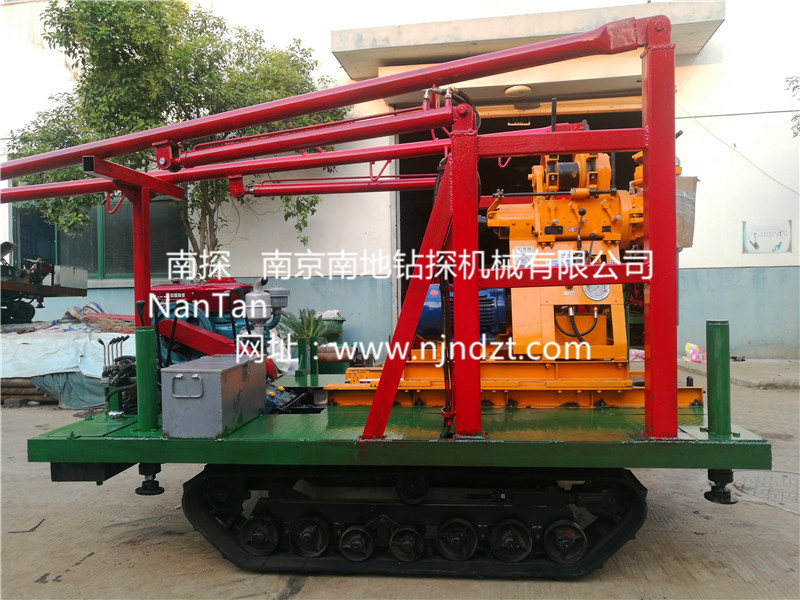

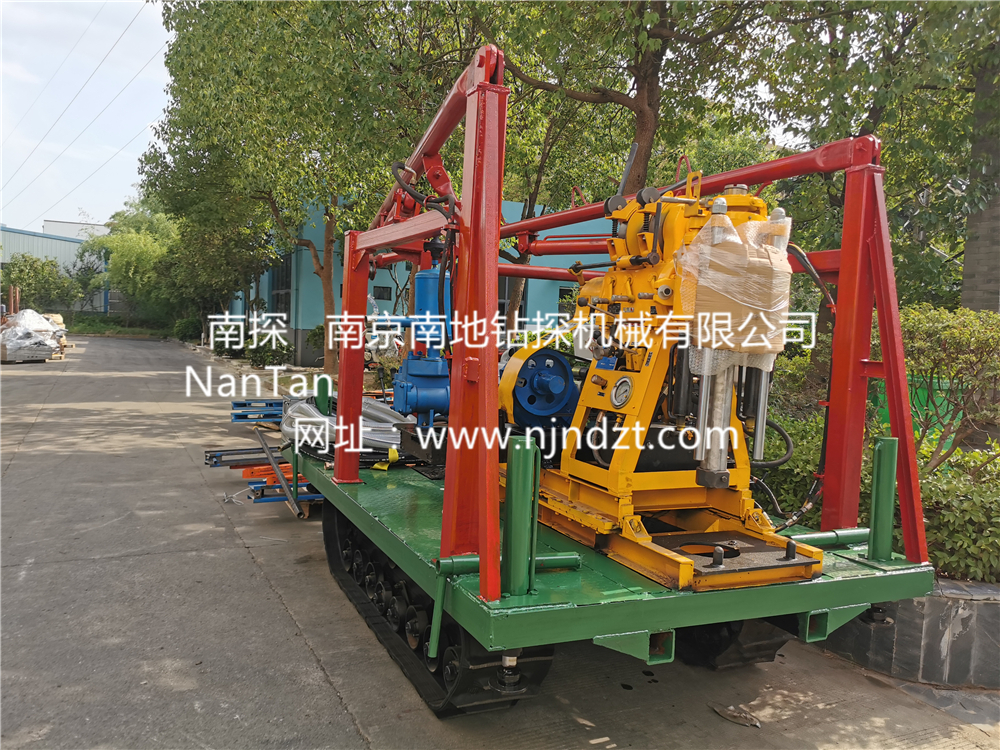

XY-200-L-02-B-STRZT型履帶鉆機(或XY-200(YJ)-L-02-B-STSTRZT、XY-200-1-L-02-B-STSTRZT、XY-200-2-L-02-B-STSTRZT型)是將橡膠履帶底盤、動力(柴油機或電機)、XY-200型鉆機
(或XY-200(YJ)、XY-200-1、XY-200-2型)、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、
BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機、泥漿泵一個動力一體底座(柴油機或電機),橡膠履帶底盤(柴油機或電機)帶動,互不干擾,避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點,廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業,結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構,經分動箱齒輪驅動履帶變速箱,爬坡能力強,使整機裝卸、搬遷極為方便,由于是橡膠履帶對地面無破壞,所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度,提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、泥漿泵、塔架一體,搬家方便快捷,可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔(Km/h)0.9、2.0、2.7、3.2、8.3、13
倒檔(Km/h) 0.9、2.1,額定載重質量(T)4.0
額定爬坡度(度)上坡35,下坡35,最小離地間隙〉200
履帶型號350*90*48,履帶節距90(或者350*90*52)
履帶軸中心距1630,履帶驅動輪軸距1100
履帶接地長度1300,接地壓強(kPa)<35
鉆塔高度:6m
四、傳動系統
傳動方式經分動箱齒輪傳動,轉向方式單邊制動差速轉向,離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱,操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高) 3200-3500*1800*2300(mm)(尺寸根據機型改變)
六、整機重量 3000-3500(kg)(重量根據機型改變)

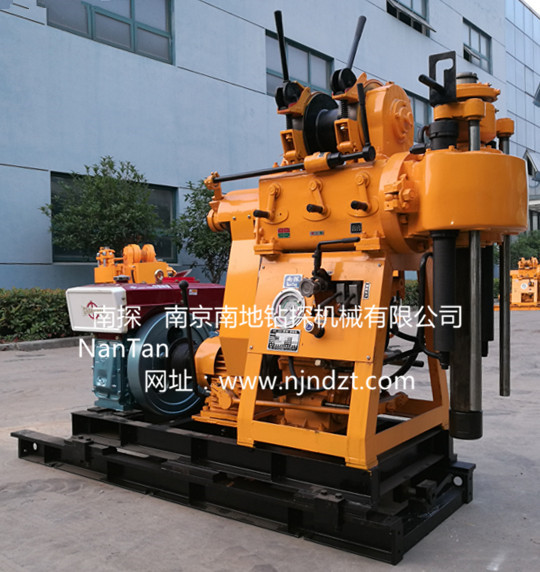

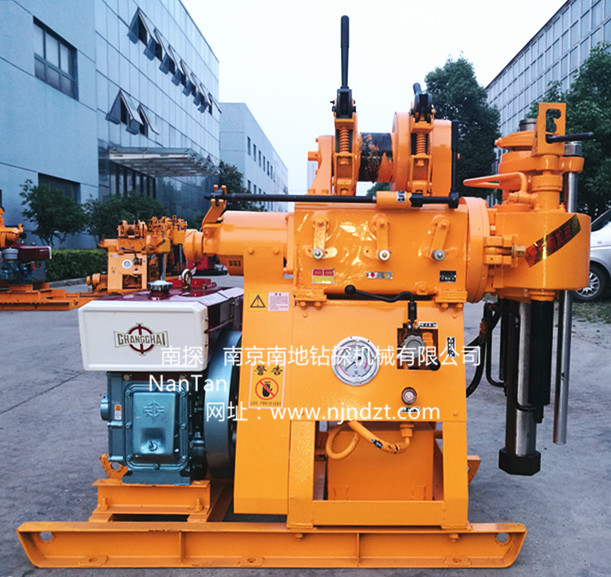

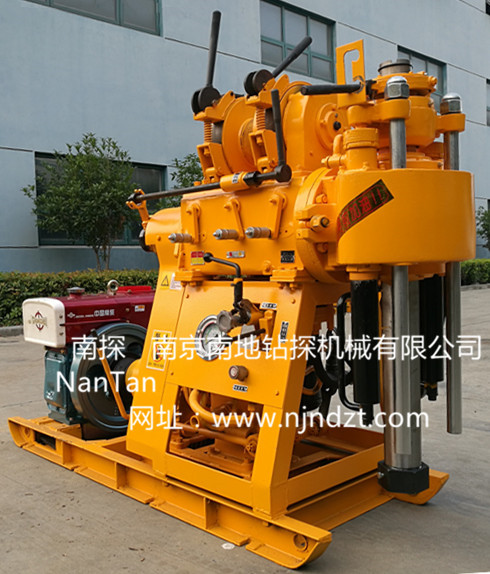

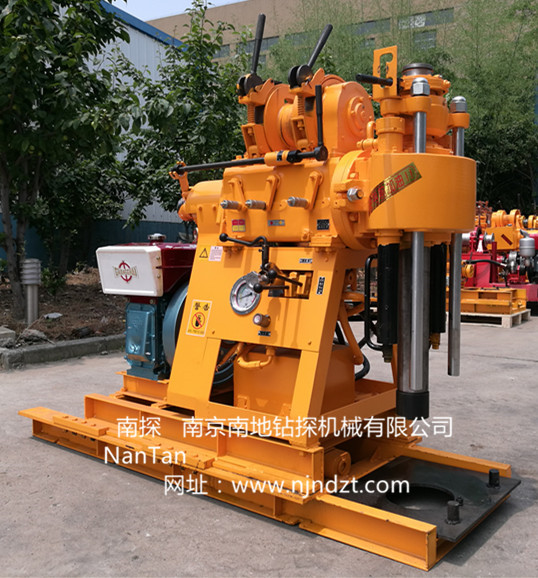

鉆機介紹:XY-200型鉆機集合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進,XY-1B的大模數齒輪傳動系統,XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機。 為使本機的適用性更廣泛,滿足不同用戶的需求,推出移機型XY-200(YJ)型鉆機(帶移機功能)、增加了水泵(不帶移機) 的XY-200-1型和帶移機帶水泵功能的XY-200-2型鉆機。鉆機、柴油機(或電動機)安裝在同一底座上。鉆進深度可達200米。
?本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進、小型基樁孔。既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標準貫入試驗(SPT)、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
鉆機特點:
(1) 具有油壓自動給進機構,提高鉆進效率,減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤,并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力,便于掌握孔內情況。
(4) 手柄集中,操作方便。
(5) 結構緊湊,鉆機及動力機都安裝在同一個底座上,占用場地面積小。
(6) 重量輕,分解性強,便于搬遷,適合于平原或山區工作。
(7) 裝有了安全防護罩,突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母,提高了鉆機可靠性。
鉆機額定鉆孔深度200m,最深不得超過220m。額定開孔直徑200mm,土層最大開孔直徑允許300mm。鉆深與鉆徑應根據地層情況而定。
鉆機主要技術參數:
1、基本參數 |
鉆孔深度:200、150、100m;終孔直徑:75、91、110mm;最大開孔直徑:300 mm 鉆桿直徑:42,50 mm,鉆孔傾角:90-75° XY-200型鉆機外廓尺寸(L×B×H):1480*700*1460 mm,鉆機重量(不包括動力機): 550kg XY-200(YJ)型鉆機外廓尺寸(L×B×H):1660*780*1560 mm,鉆機重量(不包括動力機): 650kg XY-200-1型鉆機外廓尺寸(L×B×H):1700*780*1460 mm,鉆機重量(不包括動力機): 650kg XY-200-2型鉆機外廓尺寸(L×B×H):1800*970*1650 mm,鉆機重量(不包括動力機): 800kg |
2、回轉器 |
主動鉆桿:六方帶槽46*Φ51*4300mm,主機桿夾持方式:手動球卡式 立軸轉速(四檔):1010,505,236,118 r/min,立軸行程:450 mm 立軸空載向上最大移動速度:3 m/s ,立軸空載向下最大移動速度 :4 m/s 立軸最大給進力:15 KN,立軸最大起重力:25 KN |
3、卷揚機 |
最大起重量(單繩):17 KN,卷筒轉速:121,76,36 r/min 卷筒圓周線速度(二層):1.05,0.66,0.31 m/s,卷筒直徑:140 mm 鋼絲繩直徑:10 mm,鋼絲繩容量:35 m,抱閘直徑:252 mm,閘帶寬度:50 mm |
4、油泵 |
型號:YBC-20/125,額定壓力:12.5 Mpa 流量:16 ml/r 額定轉速;1500 r/min |
5、動力裝置 |
電動機型號:Y160L-4,額定功率:15 KW,額定轉速:1460 r/min |
柴油機型號:S1115,額定功率:16.2KW,額定轉速:2200 r/min |
水泵技術參數(XY-200-1、XY-200-2型配置,XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。)
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min,最大許用壓力 :1.2Mpa,工作壓力:0.7Mpa 3 沖程次數:120(96) 次/min,缸套套直徑 : 80mm,活塞行程: 100mm |
XY-200(YJ)、XY-200-2型配置移位裝置
移動裝置 |
移動油缸行程:450mm,鉆機離開孔口距離:300mm |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
