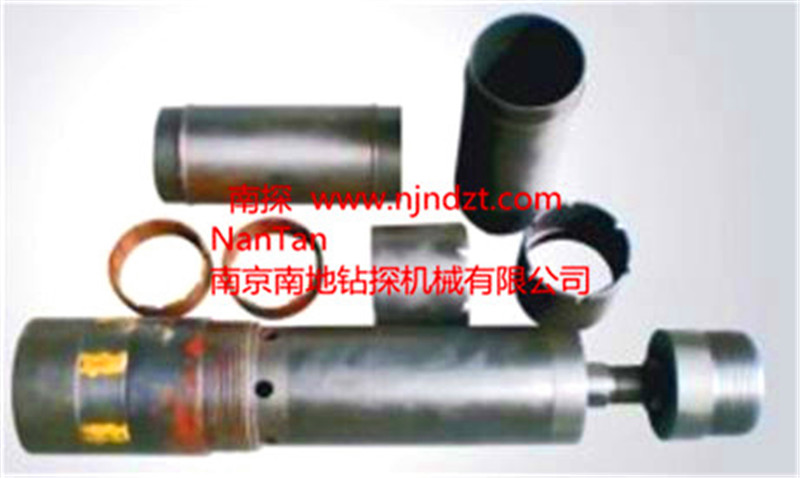

單動雙管鉆具、卡簧、卡簧座、短接和配套

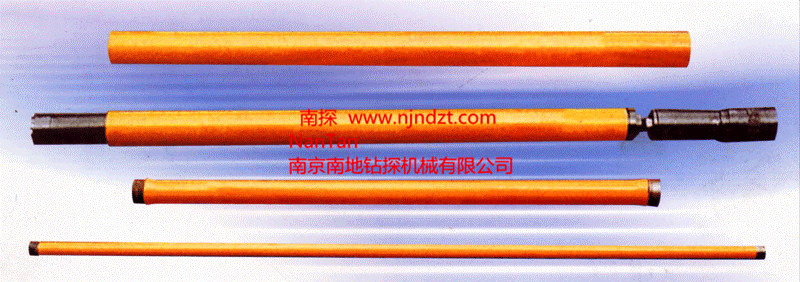

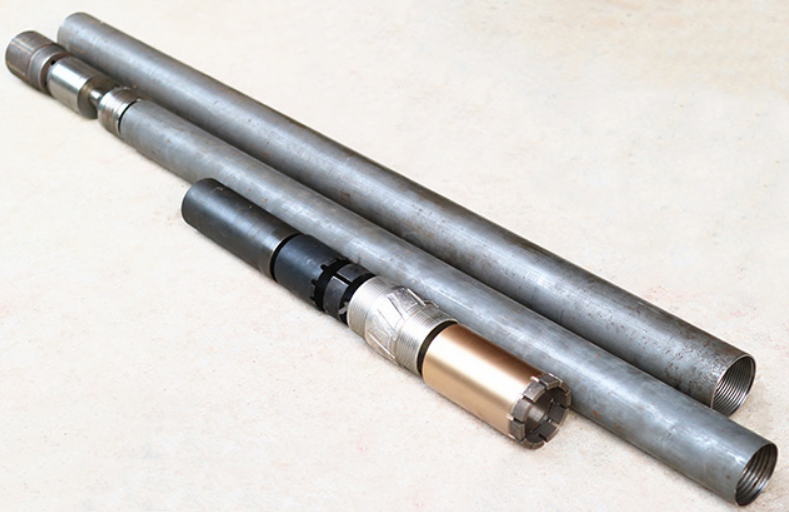

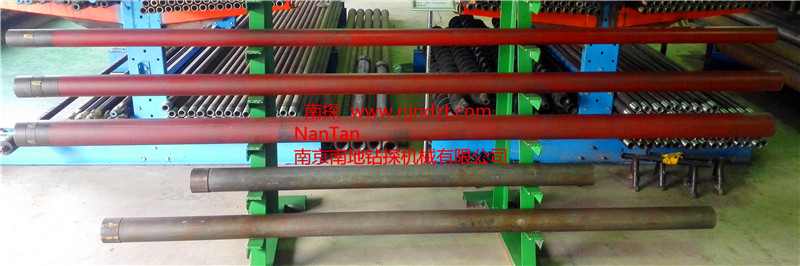

單動雙管鉆具介紹
在鉆進過程中,外管轉動而內管不轉動的雙管鉆具稱為單動雙管鉆具。該類鉆具不僅避免沖洗液直接沖刷巖心,同時,還避免了鉆具轉動而產生的摩擦振動對巖礦心的機械破碎,因而取芯質量高。
金剛石雙管鉆具具有單動結構和卡簧取芯的特點,因而比金剛石單管鉆進更能保證巖礦芯的采取率,它還具有巖礦芯完整度好,選擇性磨損小等特點。而且可提高鉆速和回次進尺,延長鉆頭的使用壽命,降低鉆探成本。目前一般應用于孔深不超過300米的鉆孔,尤其廣泛應用于水電灌漿領域。本公司生產普通單動雙管、雙動雙管兩種鉆具,其中雙動雙管鉆具一般根據客戶要求進行設計。常用單動雙管鉆具主要技術參數:
鉆具型號 |
鉆頭外徑/內徑 |
擴孔器外徑/內徑 |
外管外徑/內徑 |
內管外徑/內徑 |
|
P75 |
φ75/φ54.5 |
φ75.5/φ64 |
φ73/φ65.5 |
φ62/φ56.5 |
|
P91 |
φ91/φ68 |
φ91.5/φ79 |
φ89/φ81 |
φ77/φ70 |
|
P101 |
φ101 |
φ101.5 |
φ101 |
φ89/φ81 |
|
P110 |
φ112/φ79 |
φ112.5/φ96 |
φ108/φ99.5 |
φ89/φ81 |
|

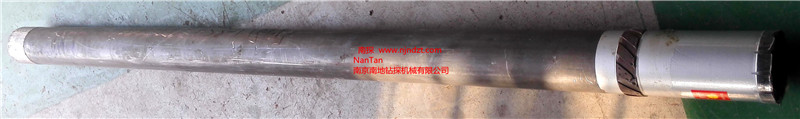

101mm鉆芯取樣混凝土專用單動雙管鉆具,標準長度1.6米,2米、2.5米、3米,配置專用101混凝土抽芯專用薄壁金剛石鉆頭和擴孔器,取芯內徑同P110。 |
