NTLPSY-L8-20T-SG型履帶式靜力觸探車(升高型)

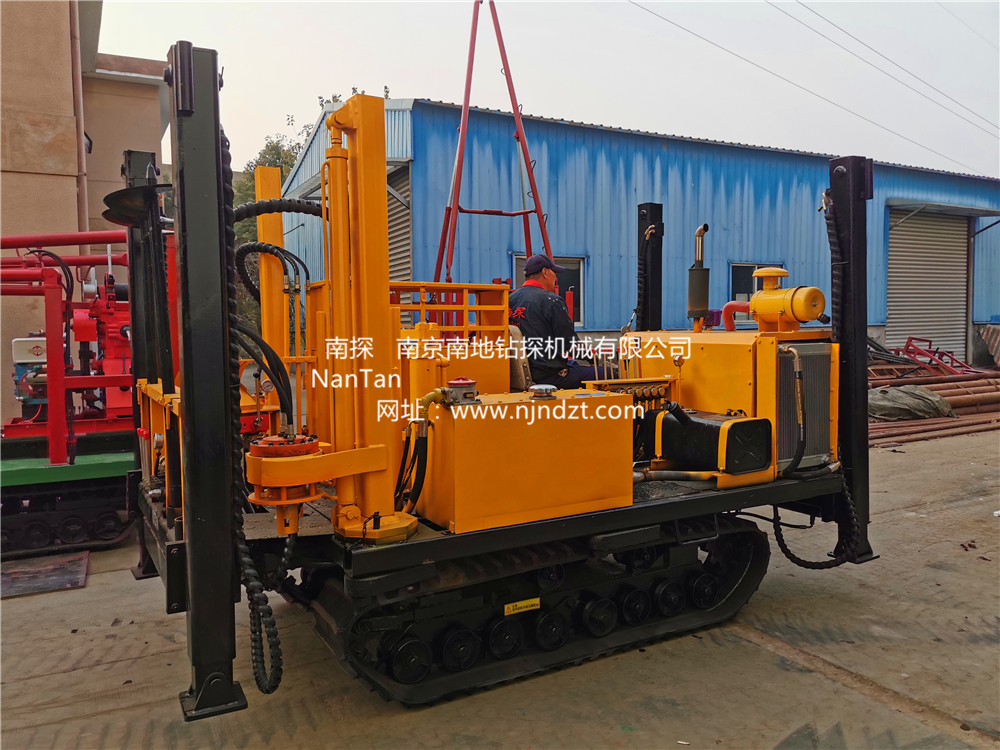

NTLPSY-L8-20T-SG型履帶靜力觸探車由自行走履帶底盤、1臺四缸柴油機、20T液壓靜探機、自動伸縮式升高型上下車液壓支撐腿系統、2組液壓下錨機、控制器、平臺及駕駛機構等組成,共同組裝在一個機架上。
履帶式靜力觸探車用于巖土勘探工程的全過程,觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息,是傳統土力學無法比擬的。(1)劃分土類。(2)對土層進行力學分層。(3)提供地基土隨深度變化的物理力學指標。(4)以觸探為主線分析整理勘察報告。靜力觸探(CPT)是在一定的速度下,用靜力將探頭壓入土中,并使用探頭內的壓力傳感器,通過記錄儀記錄探頭對土的貫入阻力。
特點:
1. 根據國外同類產品的優點,獨家采用國際先進的倒置式油缸結構,行程1.1mm,貫入更加穩定。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。

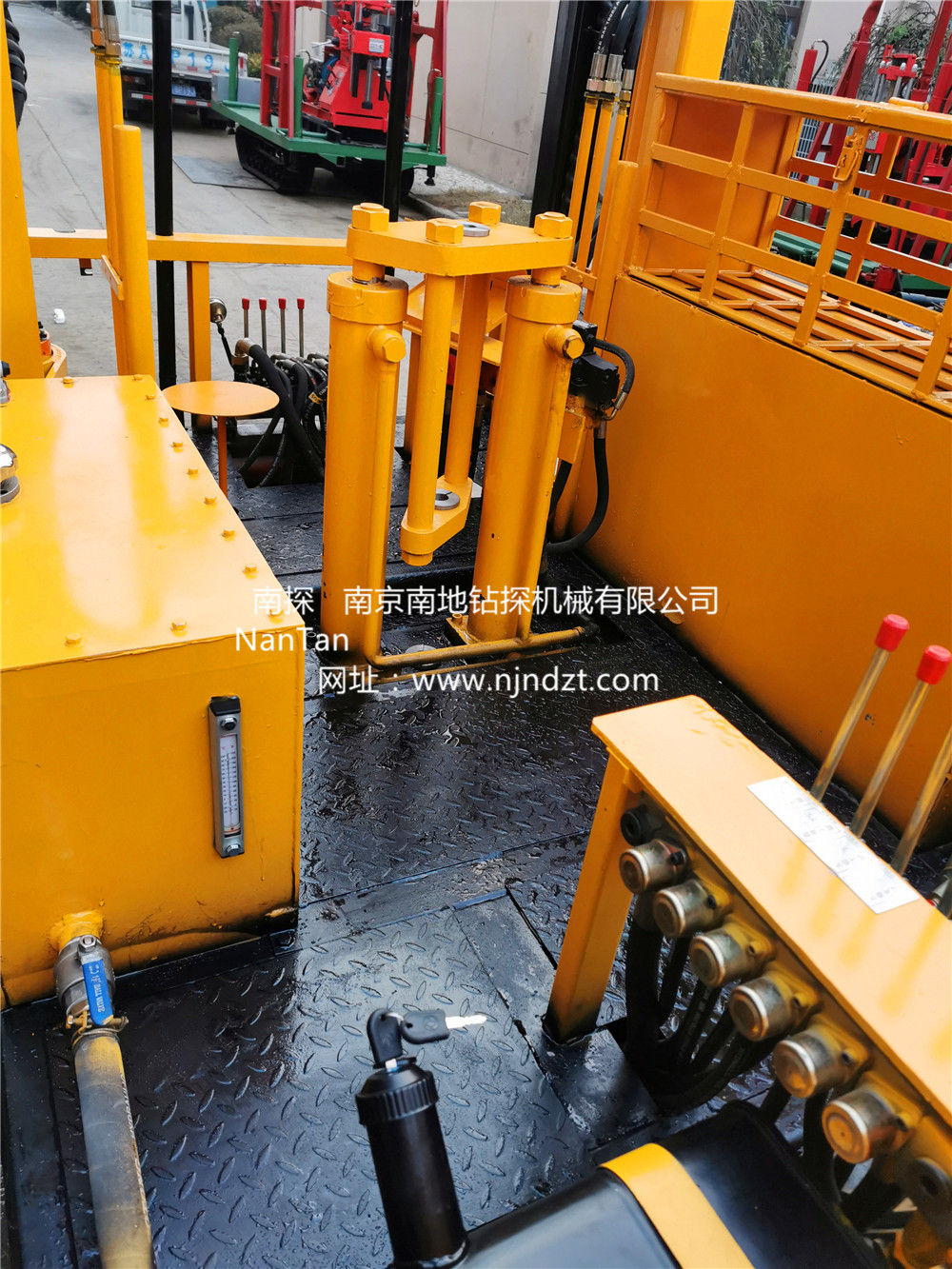

3.液壓系統先進,采用分片式組合多路閥,結構緊湊,體積小,安裝方便,壓力損失小,溢流閥過載性好。
4.自動液壓雙下錨結構和4個自動升高型液壓支腿各自油路控制。
5.本機不僅是靜力觸探測試的理想設備,配置附件,可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。

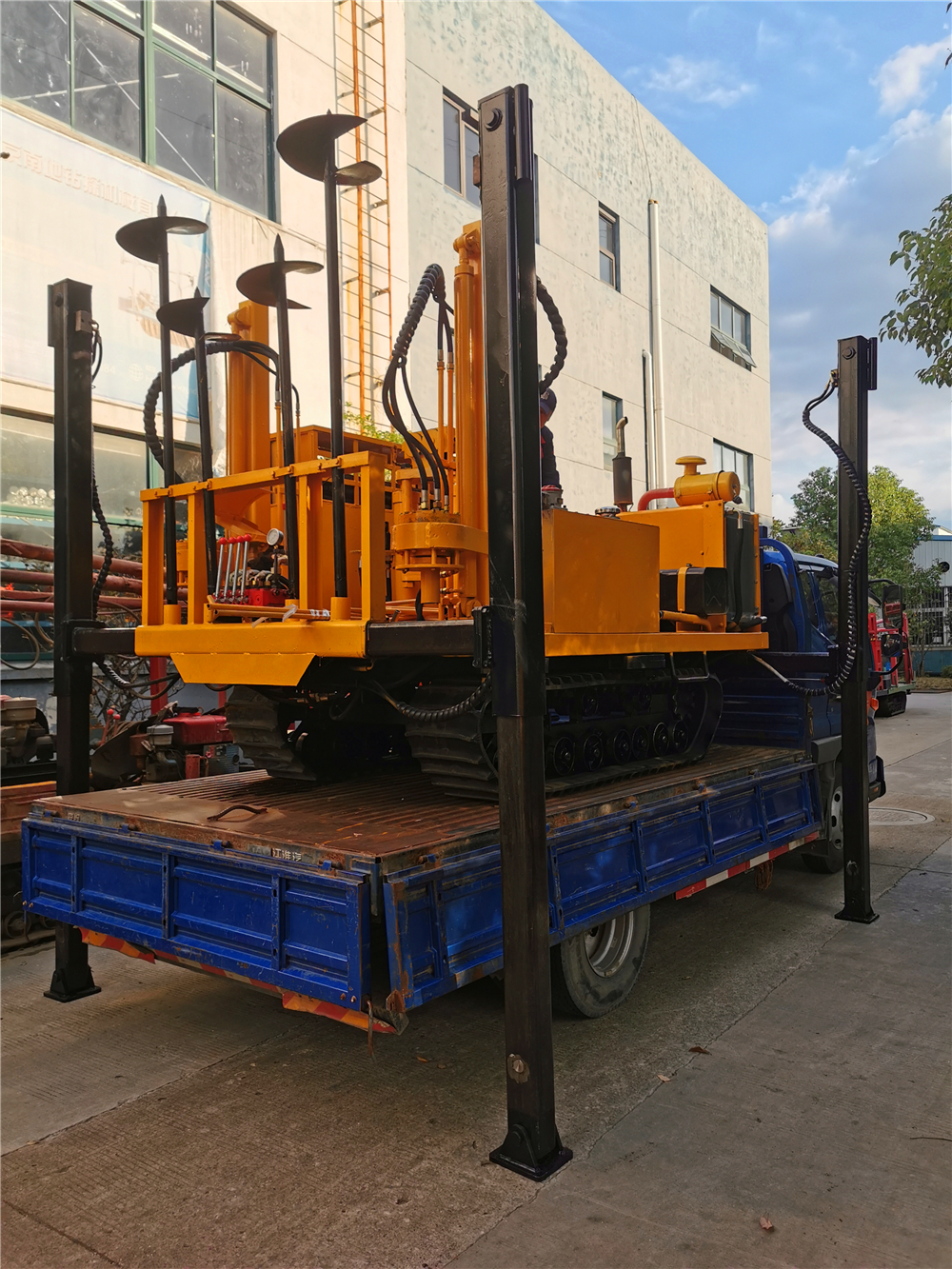

6.本機配置超長支腿自動裝卸系統。
主要技術參數:
1、液壓靜力觸探機技術參數:液壓靜探機:20T,額定貫入力:200KN,起拔力:240KN,貫入速度:1.2m±0.3m /min,起拔速度:3-4m/min,活塞桿徑:50mm,油缸直徑:100mm
2、柴油發動機: 490四缸柴油機。
3、履帶行走機構:自走式專用變速箱,行走速度:0.8-12km/h,爬坡能力:≤25°
履帶:橡膠履帶,寬:350*節距(P):90*齒數(Z):56
4、液壓系統:齒輪泵:cbnzq-f550-bl1pl,額定轉速:2000r/min,流量:50(l/min),壓力:25MPa,多路閥:1路、4路、6路各1件。
5、油箱的容量與工作允許溫度:油箱:≥60L,最高環境溫度:40℃,最低環境溫度:-20℃ 發動機水溫度:<90℃,液壓油溫度:<65℃
6、支腿油缸:4個,缸徑90mm,桿徑:60mm 行程:1500mm 單缸支承力:100KN,單缸頂起力:80KN
7、下錨裝置:2組,下錨馬達最大扭矩:2800N.m,地錨直徑:300-450mm
8、整機尺寸:3600*1800*2500(長×寬×高)(根據機型調整),重量:3600
備注:數據根據裝配的液壓靜探機和裝配方法的調整而變化。
