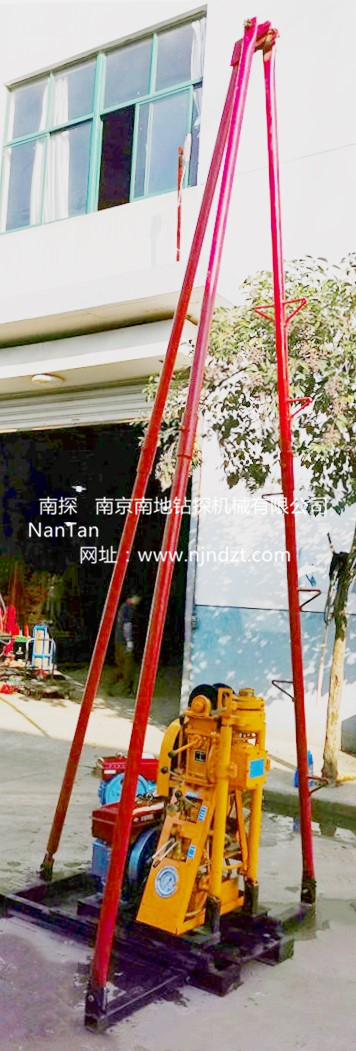

NTQZ-50B-1型輕便鉆機(50米液壓小型鉆機,帶三角架鉆塔)
NTQZ-50B-1型鉆機是一種具有油壓給進的輕便鉆機,配置移位底座、手控+液壓卷?yè)P(yáng)機、4.5米高三角架鉆塔。額定鉆孔深度50米,最大開孔直徑允許為150mm,終孔直徑為75mm,孔徑46-110mm,孔徑大小、鉆進深度根據地層情況而定,鉆機根據用途既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗(SPT)、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
NTQZ-50B-1型小型液壓巖心鉆機是一種廣泛適用于平原、山區及交通能源不便地區的小型取樣鉆探設備,具有結構緊湊、占用面積小、重量輕、移動方便等優點。適合鐵路、水利、建筑工程及戶外山區的地質取樣勘查、地質巖心鉆探、小型灌漿孔、爆破孔等??筛鶕?jù)地層的不同選用金剛石鉆頭、復合片鉆頭及合金鉆頭等鉆頭鉆進。
主要用途:◇工程勘察◇物化探鉆孔取樣◇超前鉆探
◇鉆孔灌漿◇預埋件引孔◇各種爆破鉆孔◇檢查孔
◇小型家用水井 ◇區域地質調查 ◇礦山礦脈探查
◇礦藏品位評估 ◇巖土工程檢測 ◇環保檢測
主要特點:
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊,鉆機、移位底座、柴油機(或電動機)都安裝在同一個底架上,占用場地面積小。
4.手控+液壓卷?yè)P(yáng)機提升鉆具、沖擊更加靈活方便。
5.重量輕、分解性強,便于搬遷,適合于平原和山區工作。
主要參數:
1.鉆機:鉆孔深度:50m;鉆孔直徑:46-110mm,鉆桿直徑:42 mm,主動鉆桿:51*3米,鉆孔傾角:90°,鉆機外廓尺寸(L*B*H): 1400*680*1220mm,鉆機重量(不包括動力機):272kg,含動力 345kg |
2. 回轉器: 立軸轉速四擋:正轉70-650 r/min(1-3檔),反轉:50-130(R倒擋) 立軸行程:450 mm,提升力:250kg, 加壓力:350kg 立軸空載向上最大移動速度 :3m/min |
3. 油泵 型號:YBC-20/125 額定壓力:12.5 Mpa 流量:20 ml/r 額定轉速;1500 r/min |
4. 電動機:型號:Y132M-4,額定功率 ( KW):7.5 額定轉速 (r/min):1440 |
5. 柴油機型號:R180,額定功率:7.5KW,額定轉速:2200 r/min |
6、三角架鉆塔高度:4.5米,額定負荷:1.3T |
注:本鉆機動力配備標配為柴油機,如需配電動機,用戶訂貨時提出.
備注:可加裝兩輪拖掛、四輪拖掛底座或者自行走履帶底盤,訂貨請說明。
