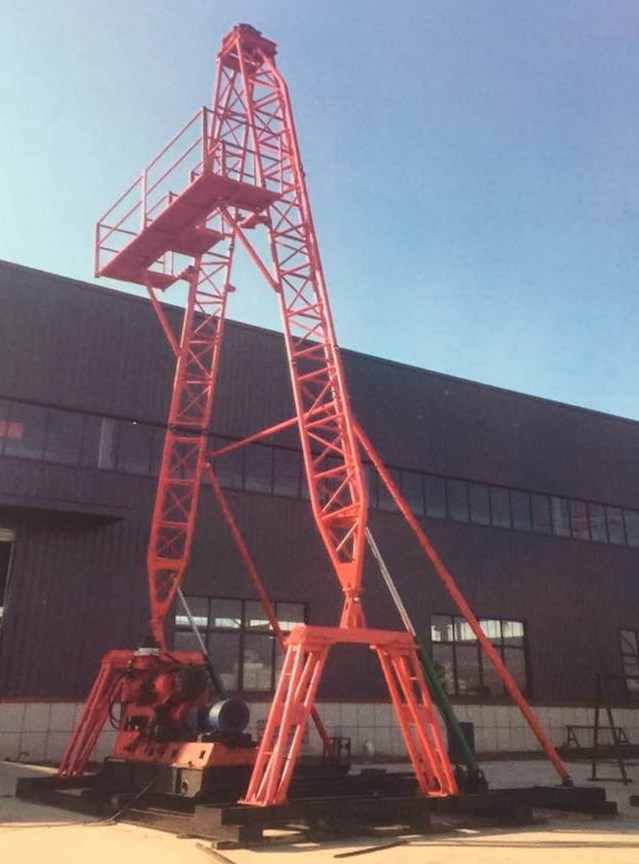

AY-13型鉆塔
AY-13型鉆塔可配套各種水井鉆機和XY系列巖心鉆機垂直、斜孔的施工。其特點為設計除具有承載能力較大、結構合理、液壓起塔安全可靠,拆裝、搬運成本低等特點外,最顯著特點一是塔腳跨度大(5米),操作鉆機空間大;二是塔身下塔腿連接鉸鏈高于底座底梁2.3米,從而在鉆機左右擺放時下塔腿不影響鉆機前后移車,鉆機動力部分可移至腿支撐內襠中。也使得斜孔鉆進和提鉆過程中天車、回轉、井孔達到三點一線,大大提高了定向井孔施工的精準度及安全。
主要技術參數:
鉆塔型號 |
AY13 |
鉆塔正常負荷 |
200KN |
鉆塔最大負荷 |
直孔250KN 斜孔200KN |
鉆塔有效高度 |
13m |
二層臺高度 |
8.3m |
天車輪數量 |
2個 |
上部最小跨度 |
500mm |
踏腳跨度 |
5m |
底座外廓尺寸 |
5*6m |
重量 |
4100kg |
