LP-8T-01-ZXT型深孔鉆機履帶底盤及直斜兩用鉆塔總成
LP-8T-01-ZXT型深孔鉆機履帶底盤及直斜兩用鉆塔總成
一、適用范圍:該履帶底盤承載重量達8T,可以裝載各種深孔鉆機,如:GXY-2、XY-4、XY-42A、XY-44A、XY-5等300-1500m鉆機,廣泛適用于礦山、隧道、城市、公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、大型灌漿孔、爆破孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業,結冰道路仍可行走。
二、結構形式
鉆機機組由履帶底盤、柴油機、液壓支腿、鉆機、直斜兩用鉆塔組成,共同組裝在一個機架上。鉆機可以選擇柴油機或電動機、履帶底盤及液壓支腿由獨立柴油機帶動、互不干涉。
該總成裝有大型聯合收割機橡膠履帶行走機構和行走操縱系統,配套柴油機、鉆機橫梁、4組大液壓油缸調平衡支撐腿、工作平臺和直斜兩用鉆塔系統(2組主塔腿、2組付塔腿、直斜兩用起落塔裝置、雙滑輪天車、多組主付腿橫拉支撐、斜塔可調節支撐腿)組成。該系列產品行走平穩,轉向靈活,采用幾型高架底盤,野外通過性能好。
技朮規格
橡膠履帶底盤:履帶(寬×節距×節數) 500mm×90 mm×65
鉆塔: 9米(7-10米可選擇)。
外形尺寸(長*寬*高) 4800 * 2260 *2550(mm)
履帶底盤動力系統:1115柴油機
重量(不含鉆機、鉆塔) 3550(kg)

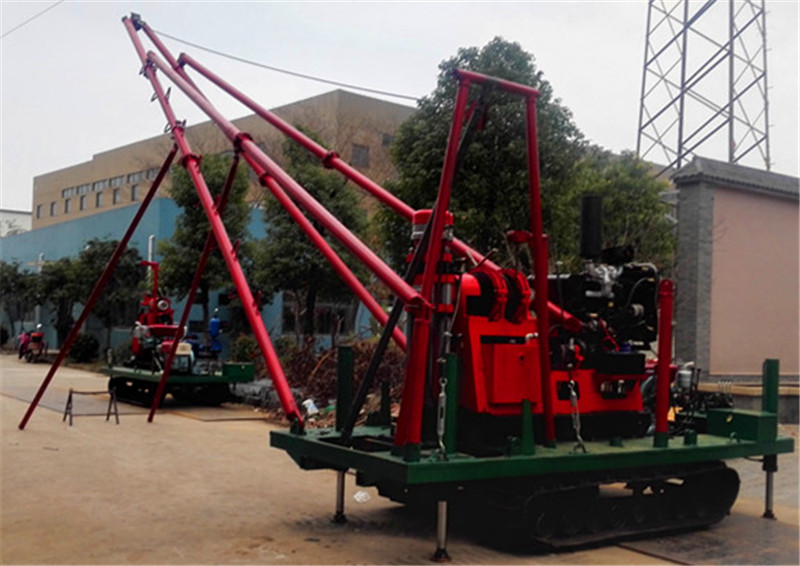

備注:圖示僅僅展示了直斜兩用鉆塔,橫拉支撐系統沒有安裝。
