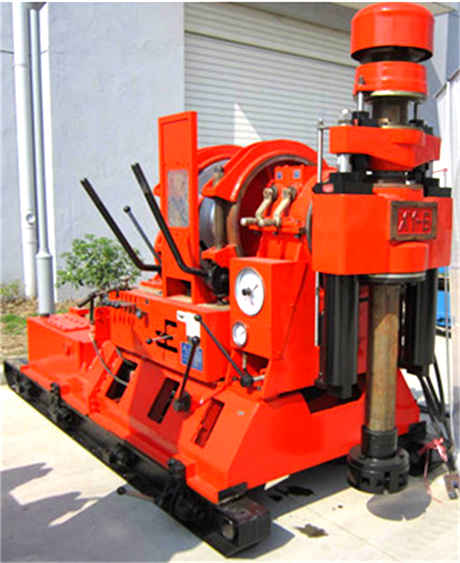

XY-6型巖芯鉆機(1200-2000米)、探礦鉆機、深孔鉆機、水文鉆機
為適應當前地質勘探逐步向深部發展的需要,開發了一種鉆進能力強的XY-6型巖芯鉆機。該機除使用于以合金、金剛石為主進行巖芯鉆探外,也可用于工程地質勘察、水文水井鉆進,以及大口徑基礎工程施工。該機結構合理,操作方便,性能穩定,通用化程度高。
主要特點
1、具有較多的轉速級數(8級)和合理的轉速范圍,低速扭矩大(最大達6000牛·米)既適合以合金、金剛石巖芯鉆進,也可用于工程地質勘察、水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大(直徑96毫米),雙油缸液壓給進,行程長(600毫米),工藝適應性強,特別適合大直徑鉆桿繩索取芯(上部取芯)鉆進,有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大,直徑71毫米繩索取芯鉆桿額定鉆進深度可達2000米。
4、可拆性好,鉆機凈重3800千克,主機可分解為10個部件,搬遷方便,宜于山區工作。
5、配有水剎車,深孔鉆進,下鉆平穩安全。
6、采用單聯齒輪油泵供油,安裝簡單,方便使用,功率消耗少,液壓系統油溫低,工作穩定。系統中裝有手搖油泵,當動力機不能工作時仍可
用手搖油泵起出孔內鉆具。
7、鉆機結構緊湊,布局合理,所有部件表露在外不相互重疊,便于維護、保養和修理。
8、重心低,移車距離長(可達550毫米)固定牢靠高速鉆進穩定性好。
9、配有防震儀表,儀表壽命長,利于掌握孔內情況,操縱手把較少,操縱靈活可靠。
主要技術參數
1、 鉆進能力:巖芯鉆進
鉆桿類別 |
鉆桿規格 |
鉆進深度 |
地質鉆桿 |
Φ50 |
2000 |
Φ60 |
1500 |
|
繩索鉆桿 |
S75 |
2000 |
S95 |
1300 |
2、 輸入功率:
動力 |
型號 |
功率 |
轉速 |
電動機 |
Y250M-4 |
55KW |
1480r/min |
柴油機 |
4135AG |
100HP |
1500r/min |
3、 回轉器:型式:雙油缸液壓給進機械回轉式,立軸通孔直徑:96mm
立軸轉速(動力機轉速1500 r/min):
正轉低速(r/min) |
80,175,225,260 |
正轉高速(r/min) |
360,490,730,1000 |
反轉(r/min) |
62,170 |
立軸最大扭矩6000N?m,立軸行程:600mm,立軸最大起拔力:200KN
立軸最大加壓力:150KN
4、 卷?yè)P(yáng)機
型式:行星齒輪傳動式,鋼絲繩直徑:Φ20mm,卷筒鋼絲繩容量:140m
單繩最大提升力:60KN
提升速度(第三層、動力1500 r/min):0.66;1.44;1.85;2.13m/s
5、 離合器 型式:多金屬摩擦片油浸式常開型
6、 變速箱 型式:滑移齒輪變速箱(4正1反)
7、 油泵 型式:單聯齒輪油泵,排量:30ml/r
8、 水剎車
工作轉速:700~1800 r/min,單繩平衡速度:3~8m/s,單繩平衡負荷:60KN
9、 機架 型式:滑撬式(帶滑動底座),鉆機后退行程:550mm
10、外形尺寸(長×寬×高):3450×1500×2250mm
11、鉆機重量(不含動力機):3800kg
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
孔徑參考表(取決于地層地質條件)Aperture reference table (depending on the geological conditions of formation) |
|
孔徑Aperture |
鉆深Drilling depth |
Φ75mm |
2000m |
Φ91mm |
1800m |
Φ110mm |
1400m |
Φ150mm |
1200m |
Φ200mm |
800m |
Φ300mm |
250-700m |
Φ500mm |
120-300m |
Φ1000mm |
30-100m |
