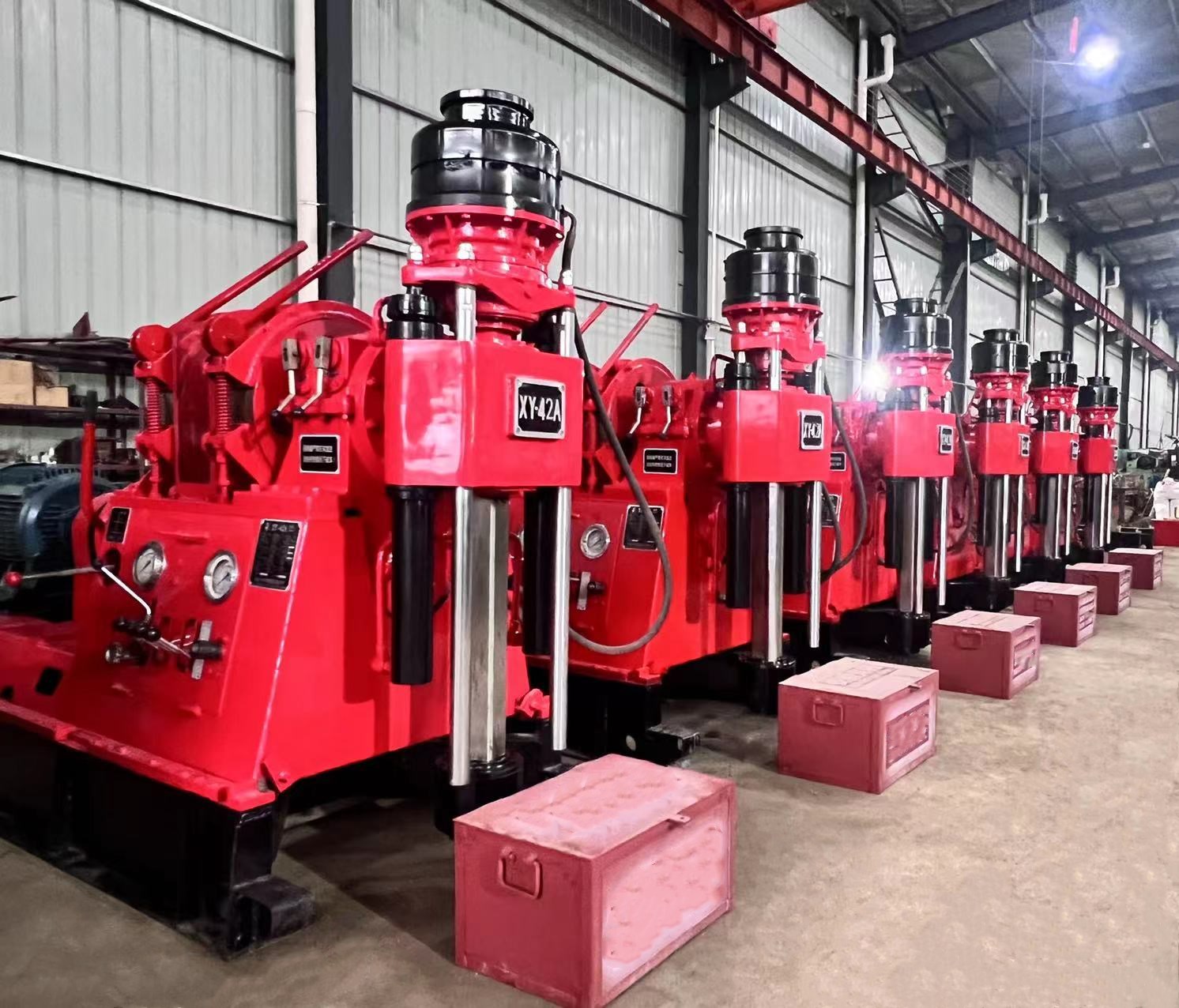

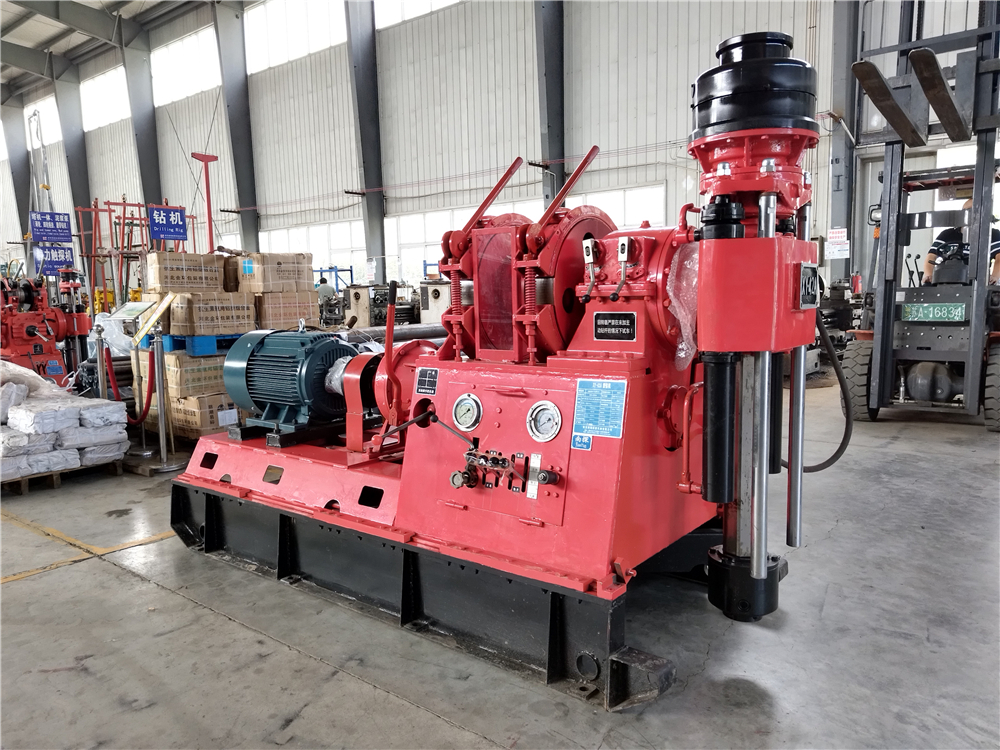

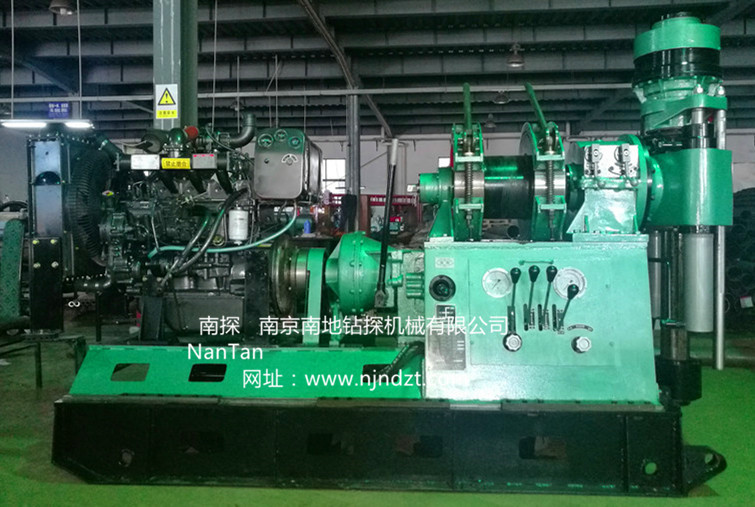

XY-42A型巖芯鉆機(1200米)、探礦鉆機、水井鉆機、水文鉆機、地質鉆機
XY-42A型巖心鉆機是XY-4、XY-42型鉆機的優化設計改進產品,除具備XY-4、XY-42型鉆機技術性能和有點外,立軸給進增加了導向桿結構。
該型號鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探,也適用于工程地質勘探、水文水井鉆進、以及大口徑基礎樁工程施工。本產品除銷售全國各地外,還出口東南亞、非洲、美洲和歐洲等地區。
技術特點
1.鉆機具有較多的轉速級數(8級)和合理的轉速范圍,低速扭矩大(最大3500牛頓·米),既適合以合金、金剛石巖心鉆進,也可用于工程地質勘察、水文水井鉆進,基礎樁工程施工。
2.立軸通孔直徑大(φ93毫米),雙油缸液壓給進行程較長(600毫米),可適應多種鉆進工藝,有利于提高鉆進效率。
3.鉆機具有兩擋反轉速度,便于處理事故。
4.鉆機采用單聯齒輪油泵供油。
5.鉆機采用單向液壓卡盤,保證了卡盤具有較大的夾持力。
6.鉆機重量較輕,可拆性強。全機可分解成九個整體部件,便于搬遷,宜于山區工作。
7.結構緊湊,布局合理,所有部件均表露在外,不相互重疊,便于維護、保養和修理。
8.鉆機重心低,移車平穩,固定牢固,高速鉆進穩定性好。
9.配有防震儀表,利于掌握孔內情況,操縱手柄較少,操縱靈活可靠。
10.通用化程度高,除φ93回轉器及分劫箱中的推銷齒輪和輸出軸以外,其余零部件均可與XY-4型鉆機通用。
主要技術參數
1、鉆孔深度 巖芯鉆進:500-1200m
2、回轉器: 立軸轉速:正轉八速:82、151、215、313、251、463、661、961r/min 反轉二速:67、205r/min 立軸行程:600mm?立軸內徑:93mm 最大起重能力:80KN??? 最大加壓能力:60KN 立軸回轉角度:0-360°,立軸最大回轉扭矩:3200N.m
3、卷揚機 最大提升能力(單繩):30KN ,鋼絲繩直徑:16mm
4、動力(按用戶需要配)
Y200L-4電動機37KW ?1470r/min ?R4105G53柴油機42KW?1500r/min
5、機重(不包括動力機)?2000kg
6、外形尺寸(長*寬*高)?2730*1100*1860mm
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
