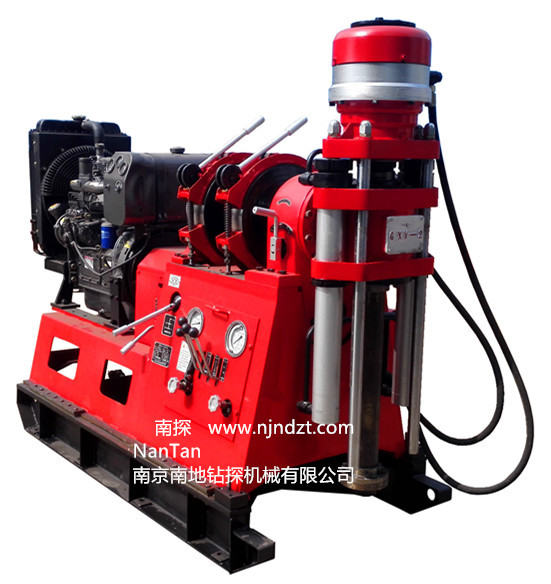

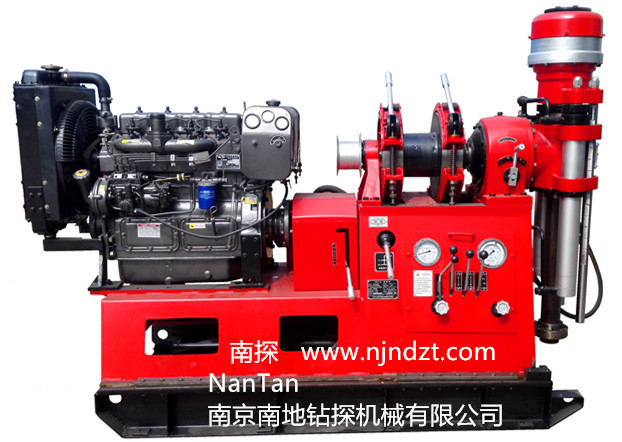

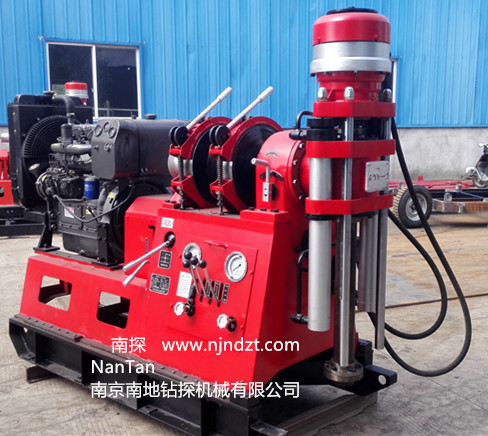

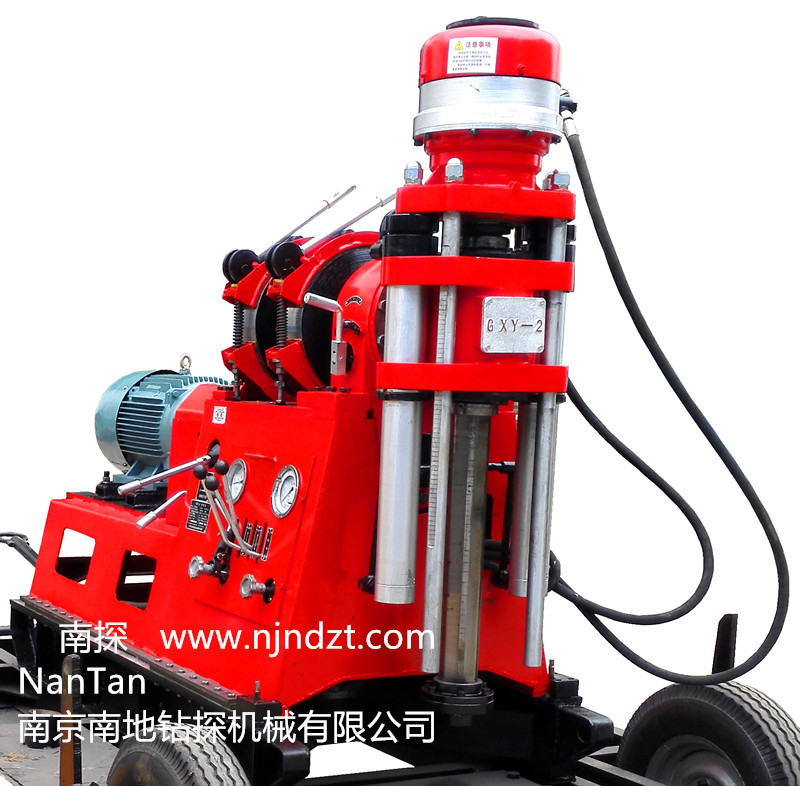

GXY-2型巖芯鉆機、探礦鉆機、水井鉆機(300-600米)
GXY-2型巖芯鉆機設計先進,布局合理、結構緊湊,操作靈活、堅固耐用,可拆性好,便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探,可用于工程地質勘察及地下水勘探,淺層石油,探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。
GXY-2型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷揚機和操縱方便、使用可靠的離合器。
GXY-2型鉆機與一般類型油壓鉆機比較具有下列特點:
1.鉆機具有較高的轉速和較合理的轉速范圍,轉速級數較多、低速扭矩大,適合小口徑金剛石巖心鉆機,也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。
2.鉆機重量較輕,可拆性較好。鉆機可分解成九個整體部件,最大部件重量僅200千克。便于搬遷,宜于山區工作。
3.結構簡單布局較合理,所有部件均表露在外,不相互重疊,便于維護、保養和修理。
4.鉆機具有兩個反轉速度,處理事故時勞動強度不大,且安全。
5.鉆機移車平穩,固定牢固,鉆機機架堅固、重心低,高速鉆進時穩定性好。
6.配有足夠儀表,利于掌握孔內情況,操縱手柄比較靈活,布局較合理,操縱靈活可靠。
7.鉆機與泥漿泵采用單機分別傳動,機場布置比較靈活,可減少機場面積。
·技術參數
鉆孔深度 (深度根據取芯、不取芯和地層情況等多種因素決定,本表為參考值) |
鉆孔直徑:60mm |
600 |
|
鉆孔直徑:75mm |
400 |
||
鉆孔直徑:200mm |
200 |
||
鉆孔直徑:300mm |
100 |
||
水平鉆孔直徑:75mm |
200-300 |
||
水平鉆孔直徑:110mm |
100-200 |
||
鉆孔傾角 |
360° |
||
立軸轉速(r/min) |
正轉 |
70 ;121 ;190 ;263 329;570 ;899 ;1241 |
|
反轉 |
55;257 |
||
立軸最大扭矩 (N.m) |
2760 |
||
立軸最大加壓力(KN) |
54 |
||
立軸最大起拔力(KN) |
72 |
||
立軸行程 |
600 |
||
立軸通孔直徑 |
76 |
||
卷揚單繩最大提升(低速單繩)(KN) |
30 |
||
卷筒轉速Drum speed |
37;65 ;103 ;141 r/min |
||
鋼繩提升速度(單繩單層) |
0.41 ;0.73 ;1.15 ;1.58 m/ s |
||
鋼繩直徑 |
Ф16 mm |
||
鋼絲繩容繩量 |
50m |
||
液壓油泵 |
流量最大:32 L/min 壓力最大:12Mpa 工作壓力:8Mpa 轉速:1500r/min |
||
配備動力 |
電動機 |
型號:Y180L-4 功率:22Kw 轉速:1470r/min |
|
4沖程柴油機,冷卻水和風機,電起動 |
型號:4100 功率:40Kw 轉速:1500r/min |
||
移動式鉆井平臺的液壓缸系統 |
移動油缸行程:465 mm 鉆機離開孔口距離: 315 mm |
||
外形尺寸(長×寬×高)(mm) |
2160×950×1800 |
||
鉆機重量(不含動力機)(kg) |
1100 |
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出。

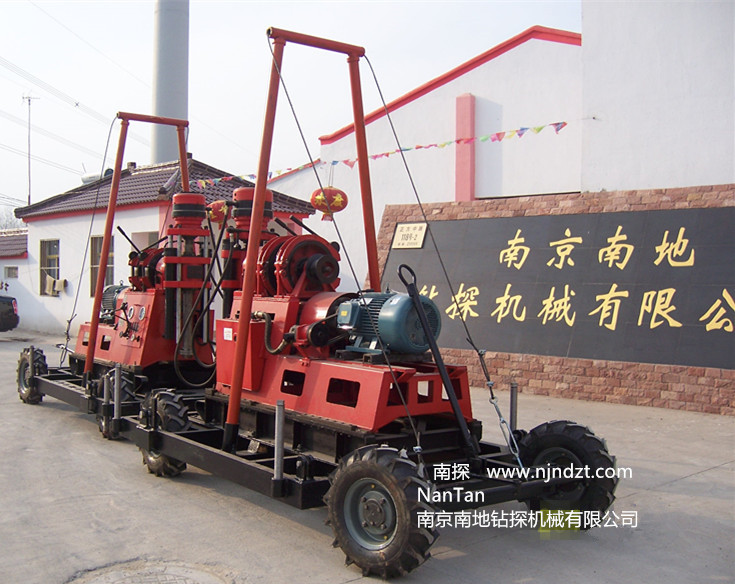

鉆機配套建議選配:鉆機底座及鉆塔(選一項)、泥漿泵(選一項)、鉆桿鉆具:1、T-SJ-4-3型鉆機底座及人字形鉆塔;2、T4-SJ-4-3型四輪拖掛底座及人字形鉆塔;3、LP-6T-01型大型履帶底盤及人字形鉆塔;4、LP-6T(8T)-02-STZDT型大型履帶底盤及折疊式液壓鉆塔;5、LP-8T-02-SSTLMSG型特大履帶底盤(升高型)及全液壓伸縮式起落鉆塔;6、9米、13米井字形直斜兩用鉆塔。備注:斜孔鉆塔需要定制、升高型履帶底盤訂貨時請說明。泥漿泵選配:BW200A型(雙缸)、BW150型(三缸)、BW160/10型(三缸)、BW250型(三缸)。鉆桿、鉆具:根據用途、深度要求選擇。

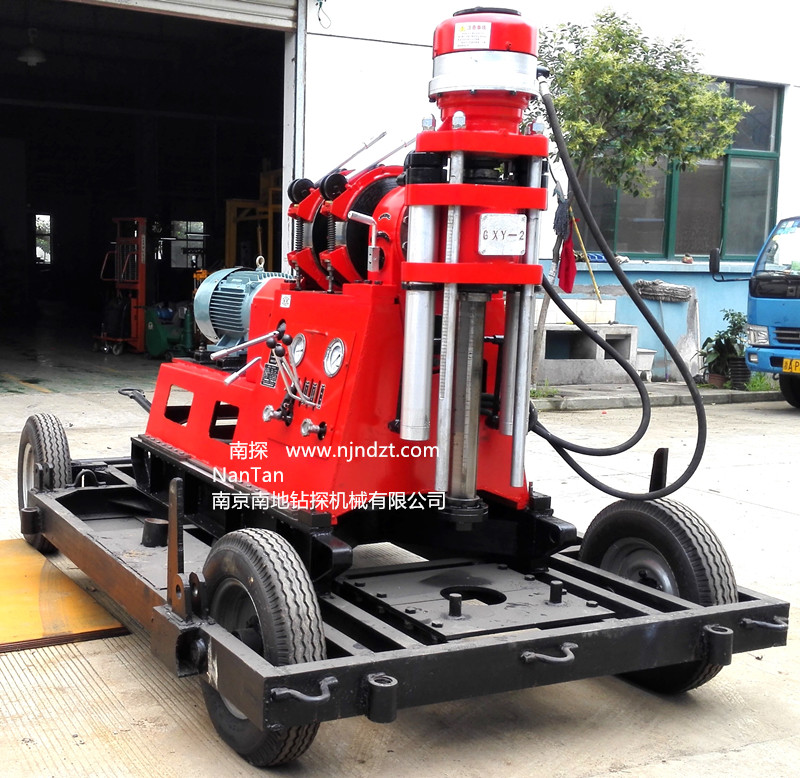

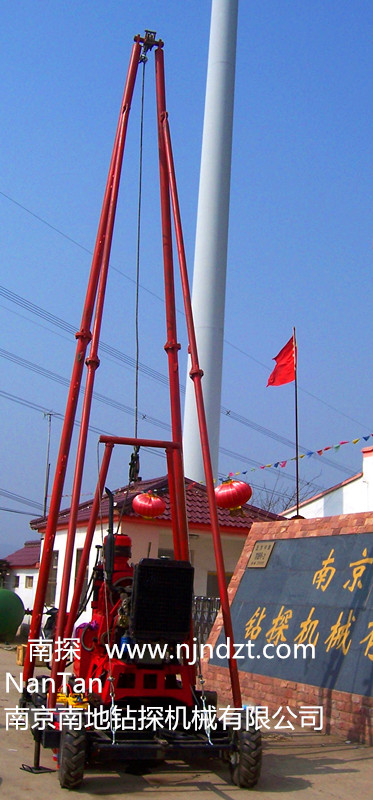

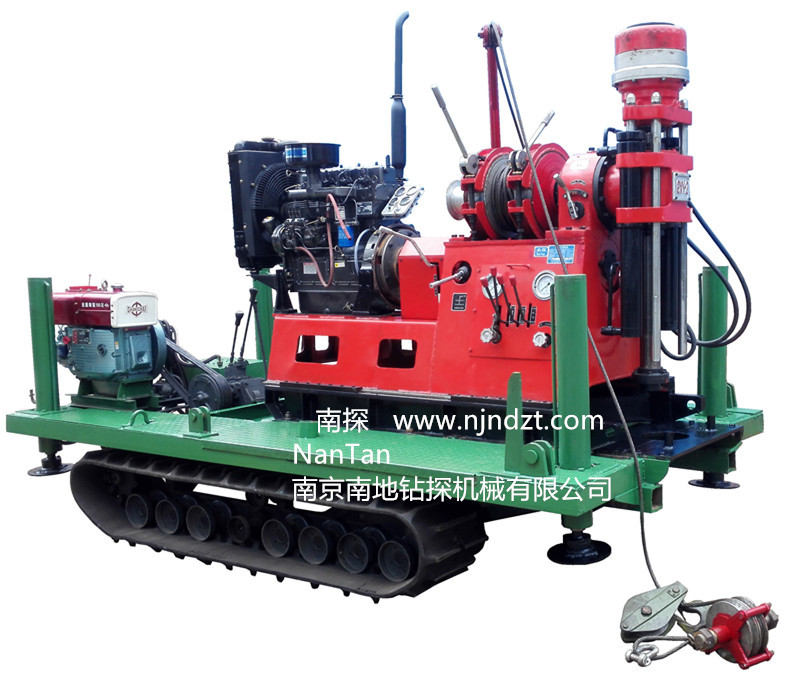

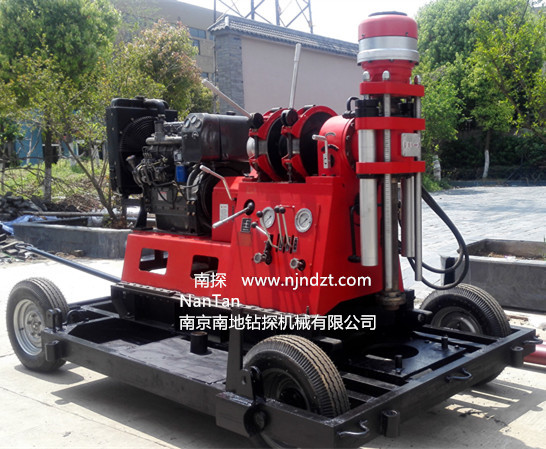

配套鉆機各種底座及鉆塔(選配,根據用戶要求選擇)
