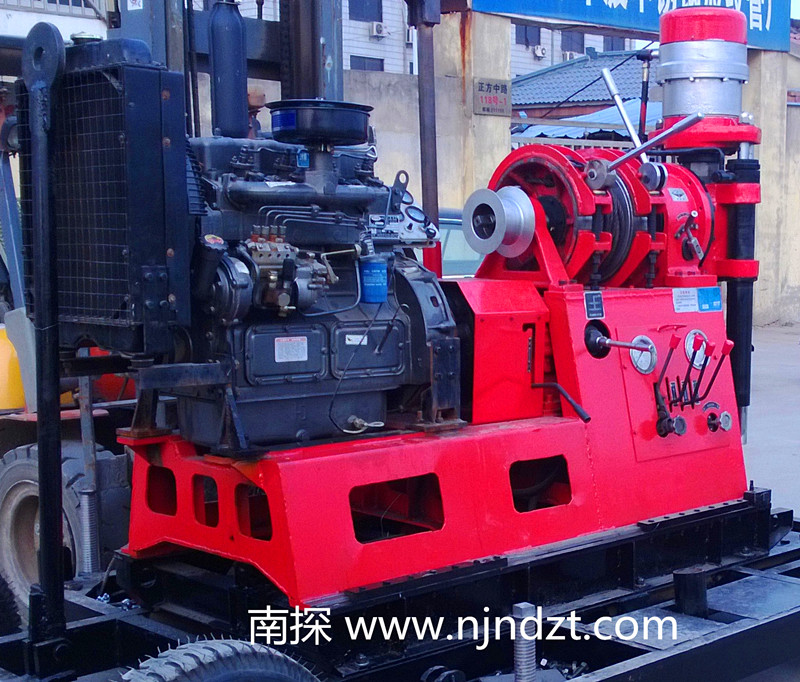

GXY-2B型鉆機(300米大口徑大扭矩鉆機)
GXY-2B型鉆機是GXY-2型巖芯鉆機的派生產品,它除保持GXY-2型鉆機的技術性能,結構特點和用途外,主要加大了立軸通孔,并相對地降低了立軸轉速,增大了立軸扭矩,該機特別適用于建筑工程,水電工程、公路、鐵路、港口等建筑中的工程施工。土層、雜填土、巖石等各種地層都可以鉆進。
GXY-2B型巖芯鉆機設計先進,布局合理、結構緊湊,操作靈活、堅固耐用,可拆性好,便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探,可用于工程地質勘察及地下水勘探,淺層石油,探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。
GXY-2B型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷揚機和操縱方便、使用可靠的離合器。
GXY-2B型鉆機與一般類型油壓鉆機比較具有下列特點: 1.鉆機具有較高的轉速和較合理的轉速范圍,轉速級數較多、低速扭矩大,適合小口徑金剛石巖心鉆機,也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。2.鉆機重量較輕,可拆性較好。鉆機可分解成九個整體部件,最大部件重量僅200千克。便于搬遷,宜于山區工作。3.結構簡單布局較合理,所有部件均表露在外,不相互重疊,便于維護、保養和修理。 4.鉆機具有兩個反轉速度,處理事故時勞動強度不大,且安全。5.鉆機移車平穩,固定牢固,鉆機機架堅固、重心低,高速鉆進時穩定性好。6.配有足夠儀表,利于掌握孔內情況,操縱手柄比較靈活,布局較合理,操縱靈活可靠。7.鉆機與泥漿泵采用單機分別傳動,機場布置比較靈活,可減少機場面積。
主要參數
主要技術參數
孔徑(土層、雜填土鉆深參考,巖石根據地質條件相應參考)
Φ150毫米 鉆深300米
Φ300毫米 鉆深100-200米
Φ500毫米 鉆深30-80米
Φ1000毫米 鉆深20-40米
鉆桿直徑
Φ50 Φ60 Φ73 Φ89(毫米)
鉆機回轉角
360°
外形尺寸(長×寬×高)
2160×950×1800(毫米)
鉆機重量
1100千克(不含動力)
轉速
當動力轉速1470轉速/分時
正轉高速
264;458;723;998(轉/分)
正轉低速
56;93;154;212(轉/分)
反轉高速
207轉/分
反轉低速
44轉/分
立軸行程
600毫米
立軸最大起拔能力
72千牛
立軸最大加壓能力
54千牛
立軸內徑
Φ80毫米
(單繩)卷揚提升能力
30(千牛)
0.41;0.73;1.15;1.58(米/秒)
鋼絲繩容量
50米
鋼絲繩規格
Φ16毫米
鉆機移動行程
465毫米
鉆機離開孔心距離
277毫米
主動鉆桿規格
89×79×6000(毫米)
動力 用戶選配
柴油機4100 30千瓦 2000轉/分
電動機 Y180L-22-4 22千瓦 1470轉/分
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
