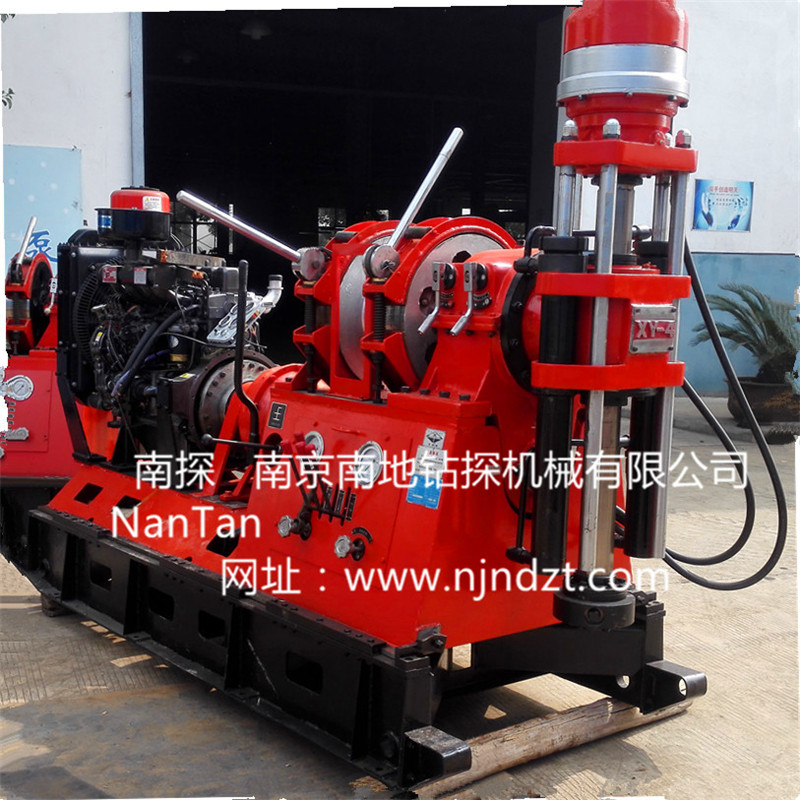

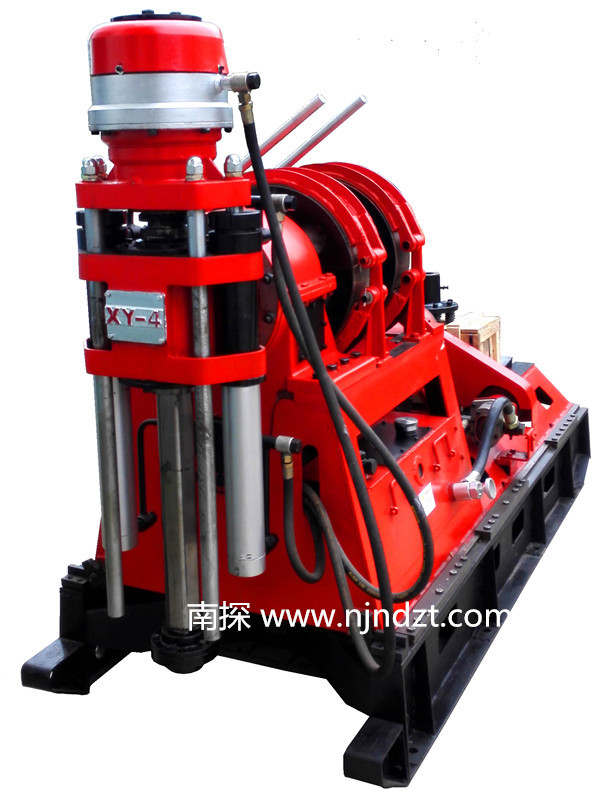

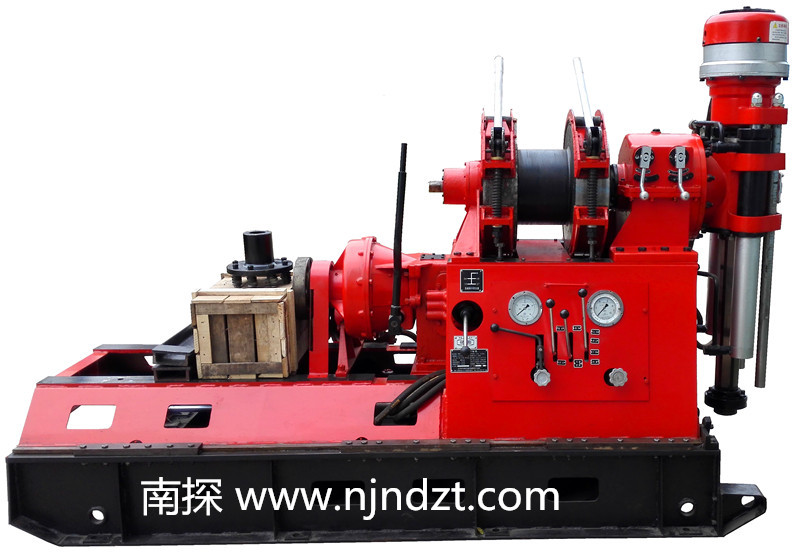

XY-4型巖芯鉆機是我國第一代立軸式金鋼石鉆機。它設計先進，布局合理、結構緊湊，操作靈活、堅固耐用，可拆性好，便于搬遷、修理方便。
XY-4型鉆機是機械傳動液壓給進的巖芯鉆機，用42mm鉆桿能鉆1000米的孔。主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，天然氣勘探、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進。
XY-4型鉆機是機械傳動液壓給進的巖芯鉆機，用42mm鉆桿能鉆1000米的孔。主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，天然氣勘探、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進。
XY-4型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷揚機和操縱方便、使用可靠的離合器.
XY-4型鉆機與一般類型油壓鉆機比較具有下列特點：
1.鉆機具有較高的轉速和較合理的轉速范圍，轉速級數較多、低速扭矩大，適合小口徑金剛石巖心鉆機，也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。2.鉆機重量較輕，可拆性較好。鉆機可分解成九個整體部件，最大部件重量僅218千克。便于搬遷，宜于山區工作。3.結構簡單布局較合理，所有部件均表露在外，不相互重疊，便于維護、保養和修理。 4.鉆機具有兩個反轉速度，處理事故時勞動強度不大，且安全。5.鉆機移車平穩，固定牢固，鉆機機架堅固、重心低，高速鉆進時穩定性好。6.配有足夠儀表，利于掌握孔內情況，操縱手柄比較靈活，布局較合理，操縱靈活可靠。7.鉆機與泥漿泵采用單機分別傳動，機場布置比較靈活，可減少機場面積。
技術規格：
1. 基本參數：鉆孔深度 ：用42mm鉆桿：1000m（最深1200m）；用50mm鉆桿：700m（最深850m） 鉆孔傾角：360°
鉆機外形尺寸（長*寬*高）：2640*1100*1750mm
鉆機重量（不包括動力機）：1500kg,大部件重量：218kg
2.回轉器：
立軸轉速：單動力機轉速為1500r/min：轉低速：101；187；267；388 r/min，高速： 311；574；819；1191 r/min，反轉低速：83 r/min，高速：251 r/min；動力機轉速為2000 r/min，正轉低速：135；250；355；517 r/min，高速：415；765；1090；1588 r/min，反轉低速：110 r/min，高速：388 r/min
立軸行程：600mm，立軸最大起重壓力：80KN，立軸最大加壓能力：60KN,立軸內徑： 68mm
3. 卷揚機：當動力機轉速為1500 r/min，提升能力（單繩）：3493；1900；1326；912kg,提升速度（第三層）：0.82；1.51；2.16；3.14m/s;當動力機轉速為2000 r/min：提升能力（單繩）：3300；1780；1245；860kg,提升速度（第三層）：1.09；2.02；2.89；4.18m/s
鋼絲繩直徑：16mm，卷筒容量（纏繞四層）：52m，卷筒直徑：285 mm,閘輪直徑：490mm,剎帶寬度：120mm
4.移動裝置：移動油缸行程：465mm，鉆機離開孔口距離：315mm
5.油泵：排量：32L/min，轉速：1500 r/min，工作壓力：8MPa,最大壓力：12MPa
6.鉆機動力：電動功率37KW 轉速：1470r/min

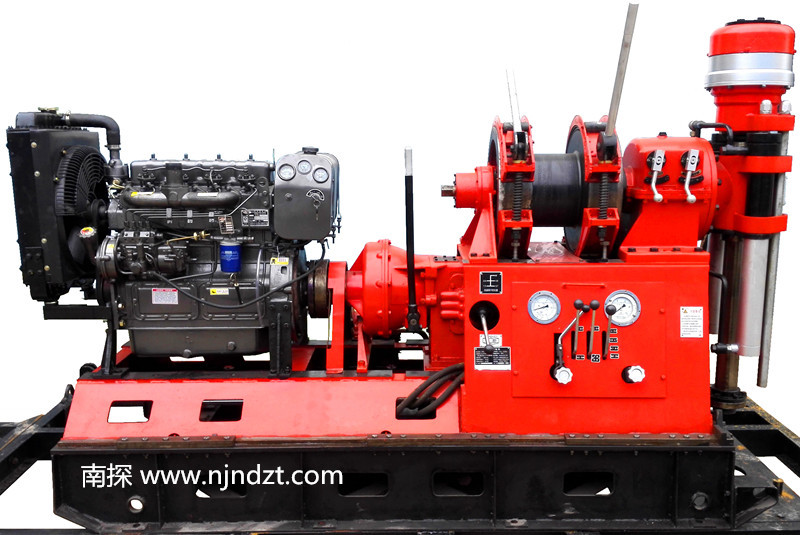

柴油機型號:4100, 功率:36.75KW,轉速:2000r/min
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
