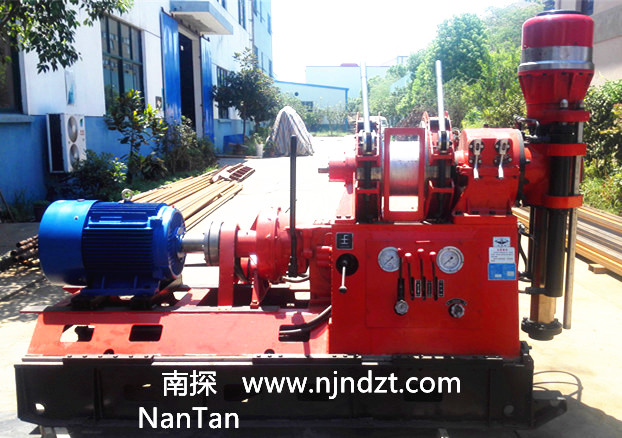

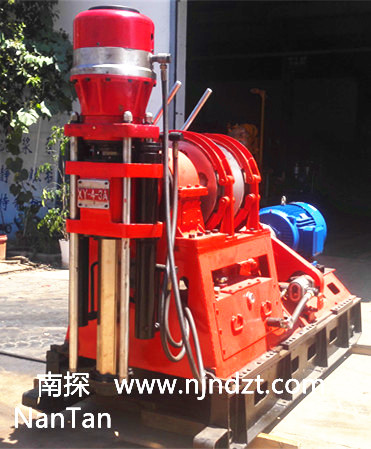

XY-4-3A型鉆機(多功能大立軸巖芯鉆機)
產品介紹:
XY-4-3A型鉆機是XY-4型鉆機的派生產品,是對XY-4型鉆機進行了改型設計,設計成XY-4-3A型鉆機。
該機保持XY-4型鉆機的技術性能,結構特點和用途外,主要加大了回轉器立軸通孔直徑,并且相對降低了立軸轉速,增加了立軸扭矩。
該機主要用于金屬、非金屬固體礦床勘探。是廣泛用于地質、水文水井、冶金、煤炭、工程等行業以金剛石和硬質合金鉆進為主的巖芯鉆探,
也適用于淺層石油和天然氣開采、礦山坑道通風、排水等工程施工。更換6極電動機,鉆機立軸轉速相應降低就可適應大口徑基礎樁等施工工藝。
XY-4-3A型鉆機具有結構簡單緊湊、布局合理、重量適中、拆卸方便、轉速范圍寬、通用性強等優點。
主要技術參數:
1、鉆進能力:鉆進深度:20-1000m (參考:孔徑為75mm時,孔深為700~1000m;孔徑為110mm時,孔深為400~800m;
孔徑為200mm時,孔深為300~600m;孔徑為300mm時,孔深為200~400m;孔徑為500mm時,孔深為50~100m;
孔徑為1000mm時,孔深為20~50m);鉆孔傾角:360°
2、回轉器(當動力為1500轉/分時)
立軸轉速:正轉低速:81、150、214、312r/min;
正轉高速:250、461、658、957r/min;
反轉低速:66r/min;反轉高速:201r/min
立軸行程:600 mm;立軸通徑:93 mm
立軸最大加壓力:60 kN;立軸最大起拔力:80 kN
3、卷揚機(當動力為1500r/min時)
提升速度(第三層):0.82;1.53;2.16;3.13 m/s;提升能力:29 kN
鋼絲繩直徑:15.5 mm;容繩量:52 m
4、機架:移動油缸行程:520 mm,鉆機離開孔口距離:370mm
5、動力(按用戶選配)
柴油機:4100,36.75kW,2000r/min
電動機:YE2-225S-4,37kW,1475r/min或30kW
6、外形尺寸(長×寬×高):2680×1100×1935 mm
7、重量(不包括動力):1990 kg
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
