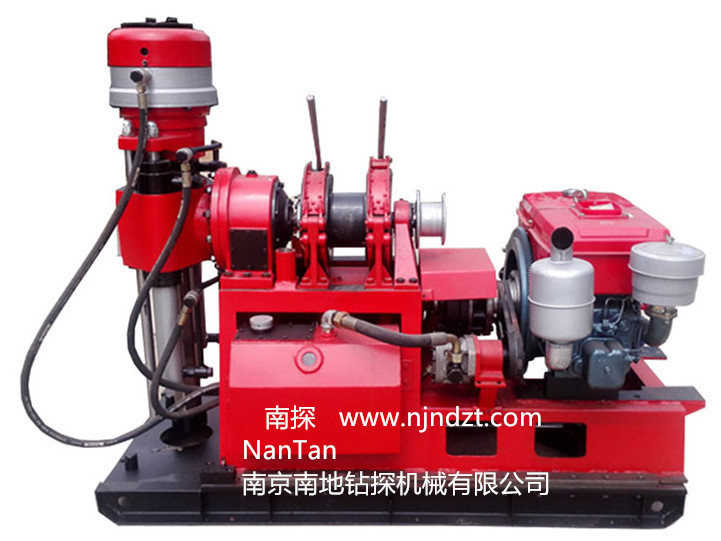

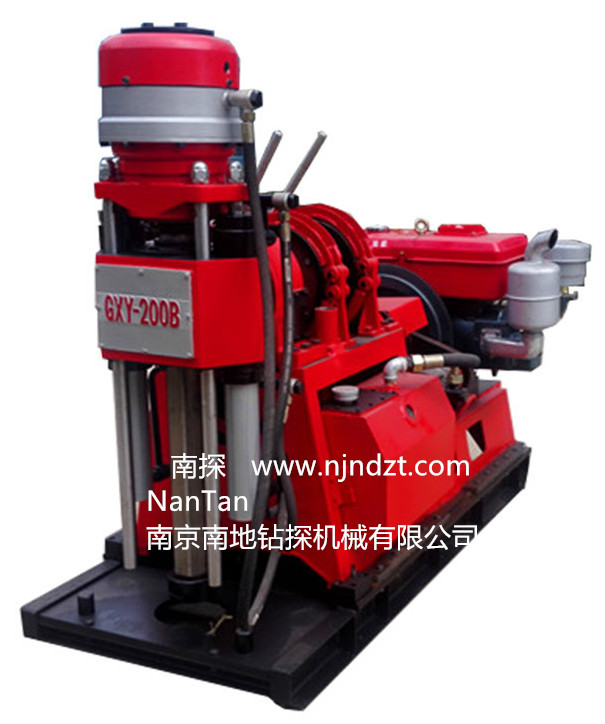

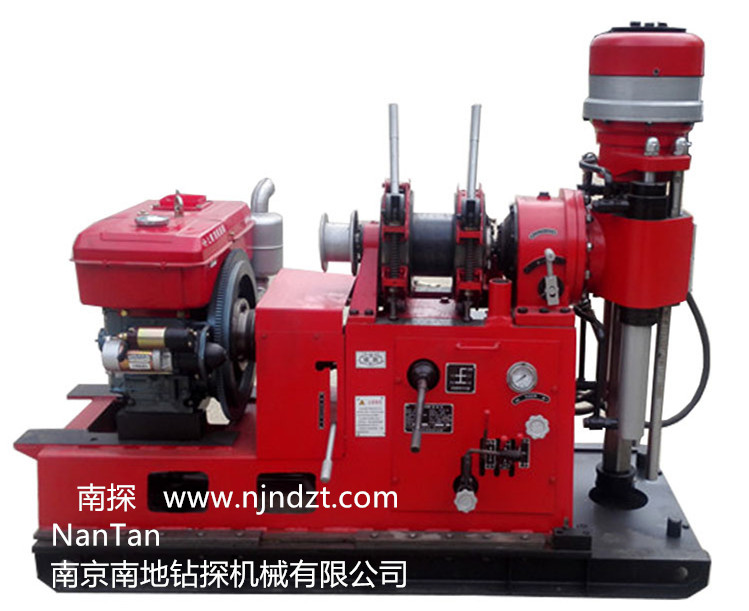

GXY-200B型鉆機(250米)、巖芯鉆機、勘探鉆機、水井鉆機、探礦鉆機
產品介紹(Introduction):
GXY-200B型鉆機是一種機械傳動液壓給進的立軸回轉式、輕便多用途工程勘察施工鉆機,它適用于工業和民用建筑以及公路、鐵路、橋基、壩址、水利、水井、探礦等工程地質勘察工作,淺層石油和天然氣開采,礦山坑道通風、排水,以及小口徑的基樁孔施工等,固體礦床的普查勘探,爆破孔用各種混凝土結構的檢查孔等。根據地層的不同,可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊,重量輕,體積小,可拆性好等優點,是適應新型市場需求不可多得的理想設備之一。
鉆機根據用途既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗(SPT)、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
主要特點(Features):
1、選擇了較合理的轉速范圍,轉速級數有八級,集中變速,相互自鎖。
2、低轉速,大扭矩,使用范圍廣,鉆進能力強,能適用于鉆機取樣、打井及樁基施工。既適用于工程地質勘察,又適用于金剛石巖芯鉆探。
3、鉆機具有兩檔反轉速度,便于安全地處理故障。
4、回轉器卡盤采用液壓式卡盤,夾緊可靠,不傷主動鉆桿,并且可實行不停機倒桿。
5、油壓給進,操作簡便,鉆進效率高,勞動強度低。
6、配有足夠儀表,有利于掌握孔內情況,操縱手柄較少,布局較合理,操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器,開閉靈活,操作使用與調整方便。
8、裝有前后移動油缸,回轉器向后移動465mm,對起下鉆具帶來了很多方便。
9、結構緊湊,體積小,重量輕,拆卸方便,便于解體及搬運,能適用于丘陵或山區的鉆探工作。
10、主動鉆桿采用中六方53*Φ59。
主要技術參數(Technical Specifications):
基本參數 |
鉆進深度:0-250m;鉆桿直徑:Φ42mm,Φ50mm,Φ60mm;鉆孔直傾角:0~360° 鉆機外形尺寸:1860×780×1480mm;鉆機重量(不包括動力):900kg |
|
回轉器 |
主動鉆桿:六方無槽53*Φ59*4500mm,主機桿夾持方式:液壓卡盤 |
|
立軸轉速配Y160L-15-4電動機,功率15kw,轉速1460r/min 正轉低速:43;74;117;162r/min;正轉高速:203;352;556;768r/min 反轉速度:33;159r/min |
||
立軸轉速配2100柴油機,功率17.6kw,轉速1800r/min 正轉低速:53;92;145;200r/min;正轉高速:250;435;668;947r/min 反轉速度:41;196r/min |
||
立軸行程:500mm;立軸最大扭矩:2500N·m;立軸最大起拔力:49KN;立軸最大加壓力36KN |
||
卷揚機 |
最大起重能力(低速單繩):25KN;卷筒轉速:34;59;94;129r/min 鋼絲繩提升速度(單繩單層):0.38;0.66;1.05;1.44m/s 鋼絲繩規格:Φ12.5mm,卷筒容繩量:30m |
|
移動裝置 |
移動油缸行程:465mm,鉆機離開孔口距離:330mm |
|
|
Y160L-15-4電動機 |
功率15KW,轉速1460r/min |
動力配置 |
ZS1115M柴油機 |
功率16.2KW,轉速2200r/min |
L24M柴油機 |
功率17KW,轉速2200r/min |
|
2100柴油機 |
功率17.6KW,轉速1800r/min |
|
油泵規格 |
CB-FC16-FL型,轉速:500-2500r/min,排量:16ml/r |

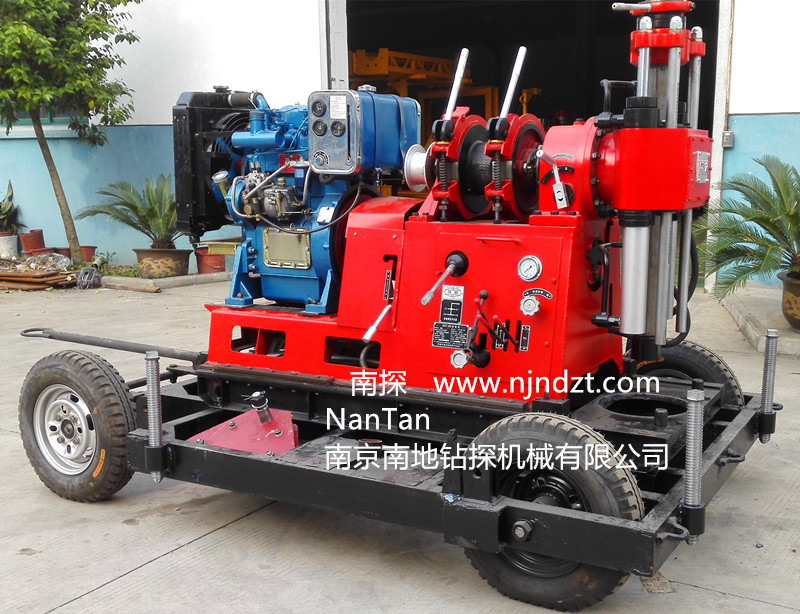

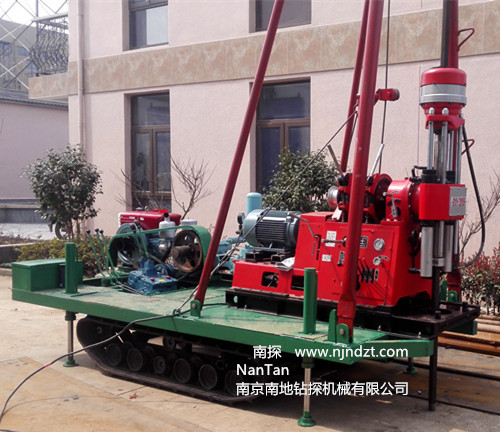

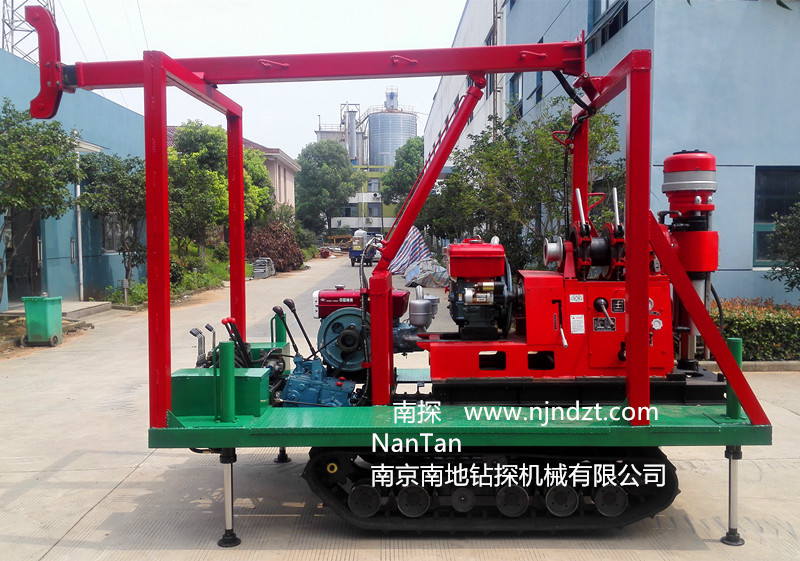

鉆機底座及鉆塔:可以選用我公司生產的四輪拖掛式底座及人字形鉆塔、履帶底盤及人字形鉆塔、履帶底盤及液壓起落鉆塔或者根據客戶要求特制加工訂做。
泥漿泵選配:BW160A型(單缸)、BW200A型(雙缸)。
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
