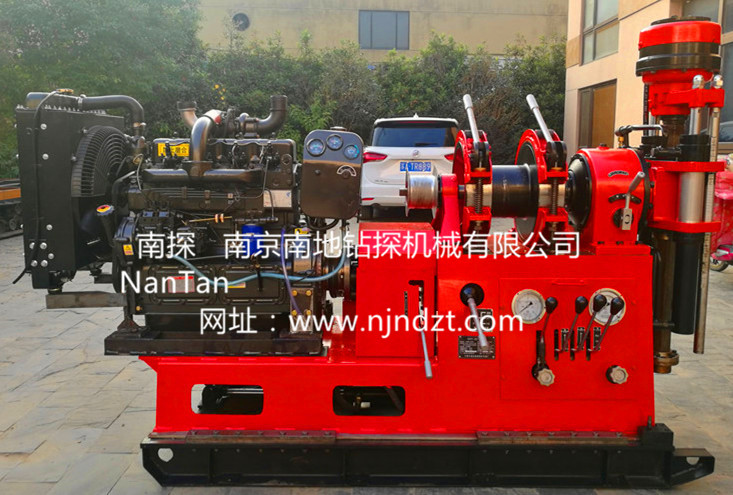

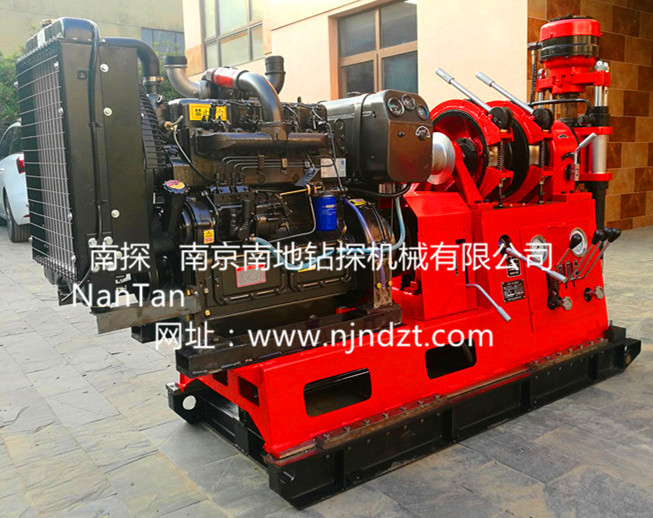

GXY-2C型巖芯鉆機(200-300m)
GXY-2C型鉆機是一種機械傳動液壓給進的立軸回轉式、輕便多用途工程勘察施工鉆機,,它適用于工業和民用建筑、公路、鐵路、橋梁、水電、地熱、港口等部門的地質勘探,固體礦床的普查勘探、水井、堤壩注漿和坑道通風排水等施工,以及小口徑的基樁孔施工。根據鉆進地層的不同,可選用金剛石、硬質合金、鋼砂、螺旋等類型的鉆頭進行鉆進。
本鉆機具有以下特點:
1、 選擇了較合理的轉速范圍,轉速等級有八級,集中變速,相互自鎖,低速扭矩大,使用范圍廣。
2、 鉆機具有兩檔反轉速度,便于安全地處理故障。
3、 采用了自動定心液壓卡盤,夾緊和松開鉆桿方便。并具有油壓給進機構,加壓和起重能力強。
4、 配有足夠儀表,有利于掌握孔內情況,操縱手柄較少,布局較合理,操縱靈活可靠。
5、 采用了 雙片常閉摩擦離合器,開閉靈活,調整與使用方便。
6、 鉆機重量輕,結構緊湊,拆卸方便,能適用于丘陵或山區的鉆探工作。
鉆機的技術參數:
基本參數 |
鉆進深度 |
200~300 |
|
鉆桿直徑 |
Φ42mm,Φ50mm |
||
鉆孔直傾角 |
0~360° |
||
鉆機外形尺寸(長*寬*高) |
2120×830×1560mm |
||
鉆機重量(不包括動力) |
900kg |
||
回轉器 |
動力機轉速(r/min) |
功率18.5kw電動機,轉速1470r/min |
4100柴油機,功率30kw,轉速2200r/min |
正轉低速(r/min) |
56;97;153;211 |
68;118;187;259 |
|
正轉高速(r/min) |
264;458;722;996 |
323;561;885;1220 |
|
反轉速度(r/min) |
44;206r/min |
53;253 |
|
立軸行程 |
500mm |
||
立軸最大扭矩 |
2200N·m |
||
立軸最大起拔力 |
60kN |
||
立軸最大加壓力 |
35kN |
||
立軸通孔直徑 |
Φ46mm |
||
卷揚機 |
最大起重能力(低速單繩) |
25kN |
|
卷筒轉速 |
37;65;103;14lr/min |
||
鋼絲繩提升速度(單繩單層) |
0.41;0.73;1.15;1.58m/s |
||
鋼絲繩規格 |
Φ12.5mm |
||
卷筒容繩量 |
30m |
||
移動裝置 |
移動油缸行程 |
465mm |
|
鉆機離開孔口距離 |
330mm |
||
油泵 |
規格 |
CB32/80 |
|
轉速 |
1500r/min |
||
排量 |
32L/min |
||
壓力 |
12Mpa |
||
動力配置 |
Y180M-4電動機,功率18.5kW |
轉速1470r/min 轉速1470r/min |
|
4100柴油機,功率30kW |
轉速2200r/min 轉速2200r/min |
GXY-2C型鉆機(改進型)立軸通孔大,達到Φ63mm,主動鉆桿加大為Φ59mm,擴大了鉆機的使用范圍。
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出。
