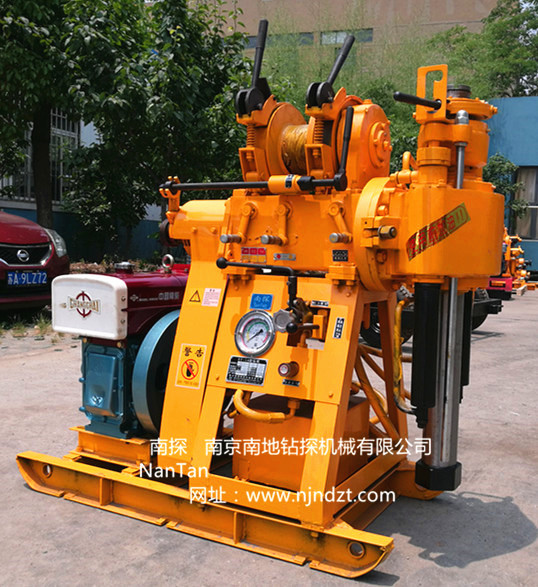

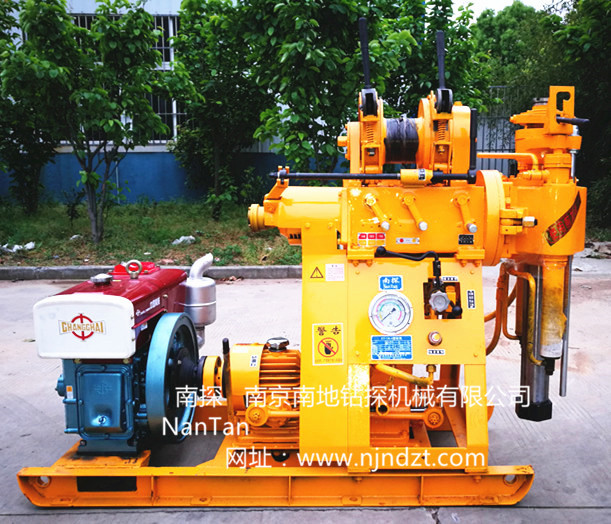

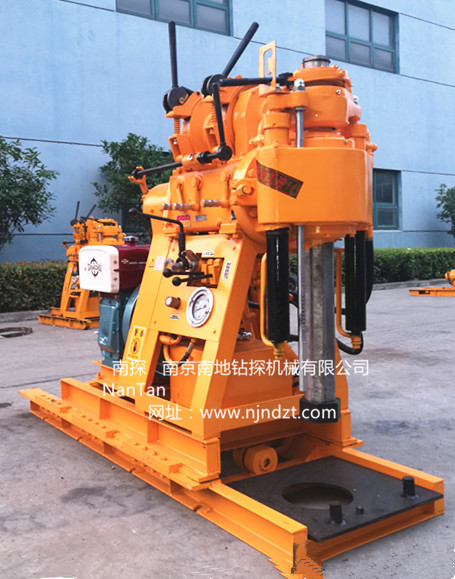

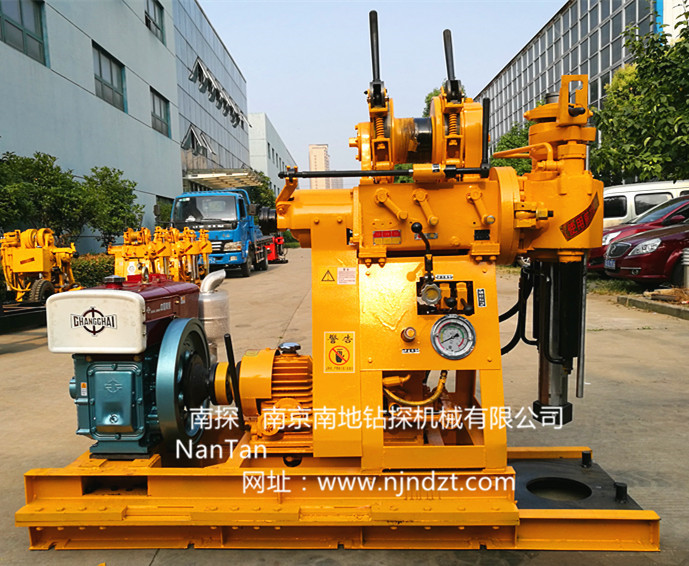

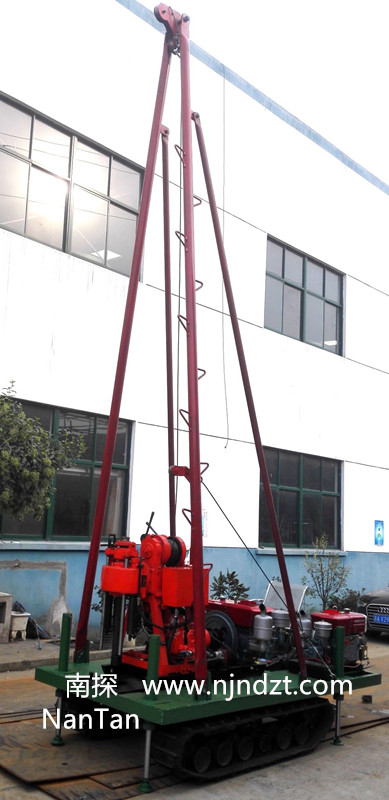

XY-1A型系列地質勘探鉆機(100-180m高速)、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
XY-1A型系列鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛,
滿足不同用戶的需求,推出增加了移機功能的XY-1A(YJ),增加了水泵的XY-1A-4型,
增加了移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。
鉆機根據用途既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗(SPT)、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、
物理勘察;小型灌漿孔、地?zé)峥住?/span>爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
2.轉速范圍寬并配有高速檔,可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔分別為91mm,75mm和46mm時,額定鉆孔深度分別為100m ,150m和180m。
最大開孔直徑允許為300mm。
二、鉆機特點:
1. 具有油壓給進機構,提高了鉆進效率,減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作效率高,安全可靠。
3. 配有孔底壓力表指示壓力,便于掌握孔內情況。
4. 手柄集中,操作方便。 5. 鉆機結構緊湊,體積小,重量輕,便于解體及搬運,適合于平原和山區工作。
三、 技術參數 |
1.鉆機 鉆桿直徑:42或50 mm 鉆孔傾角:90-75° 鉆機外廓尺寸(L×B×H): XY-1A:1433×697×1274mm XY-1A-4:1700×780×1274 mm XY-1A(YJ):1620×970×1560 mm XY-1A-5:1700×780×1274 mm
鉆機重量(不包括動力機): |

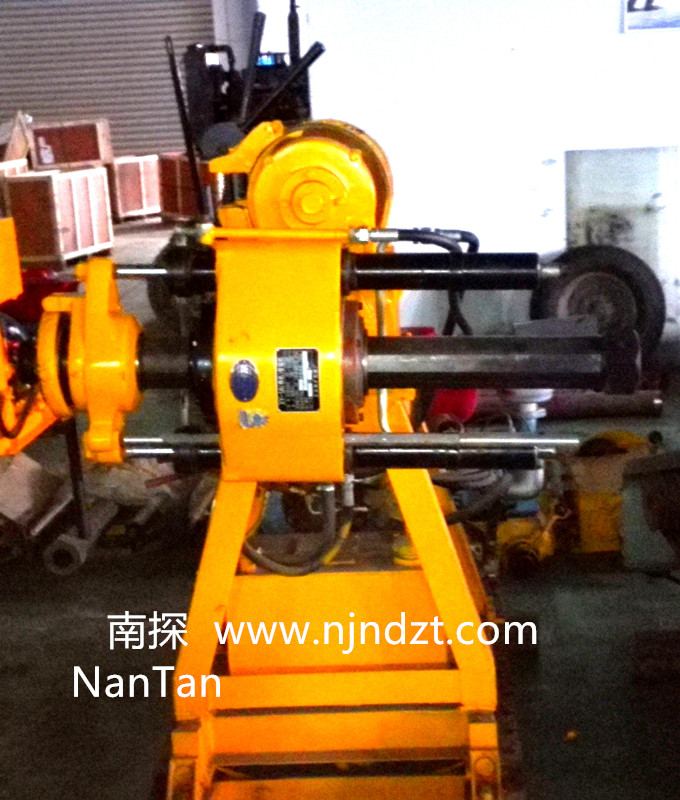

2.回轉器 立軸轉速(五檔):1010,790,470,295,140 r/min 立軸行程:450 mm 立軸空載向上最大移動速度:3 m/s 立軸空載向下最大移動速度 :4 m/s 立軸最大給進力:15 KN 立軸最大起重力:25 KN |
3.卷揚機 最大起重量(單繩):11 KN 卷筒轉速:121,76,36 r/min 鋼絲繩容量:35 m 抱閘直徑:252 mm 閘帶寬度:50 mm |
4.油泵 型號:YBC-20/125 額定壓力:16 Mpa 流量:20 ml/r 額定轉速:1500 r/min |
5.電動機 型號:Y160M-4 額定功率:11 KW 額定轉速:1460 r/min |
6.柴油機 型號:ZS1100 額定功率:12.1KW 額定轉速:2200 r/min |
1、鉆機標配柴油機,也可以裝配電動機,購買時請說明。

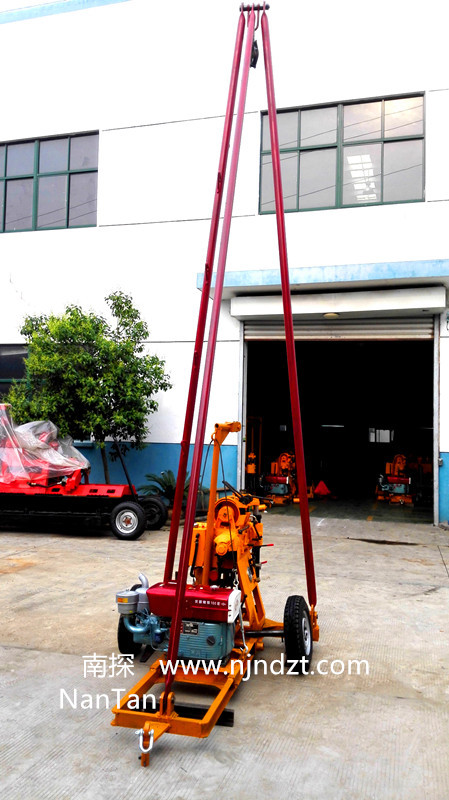

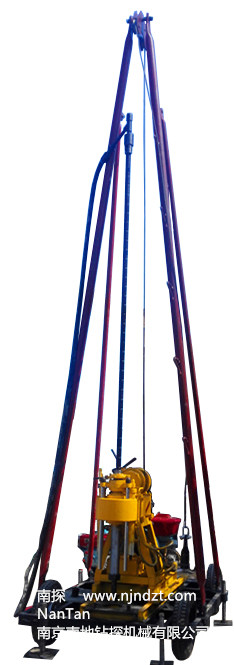

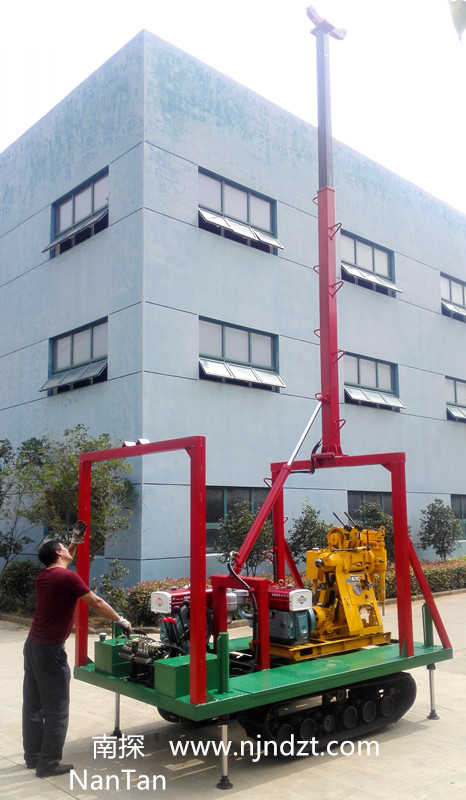

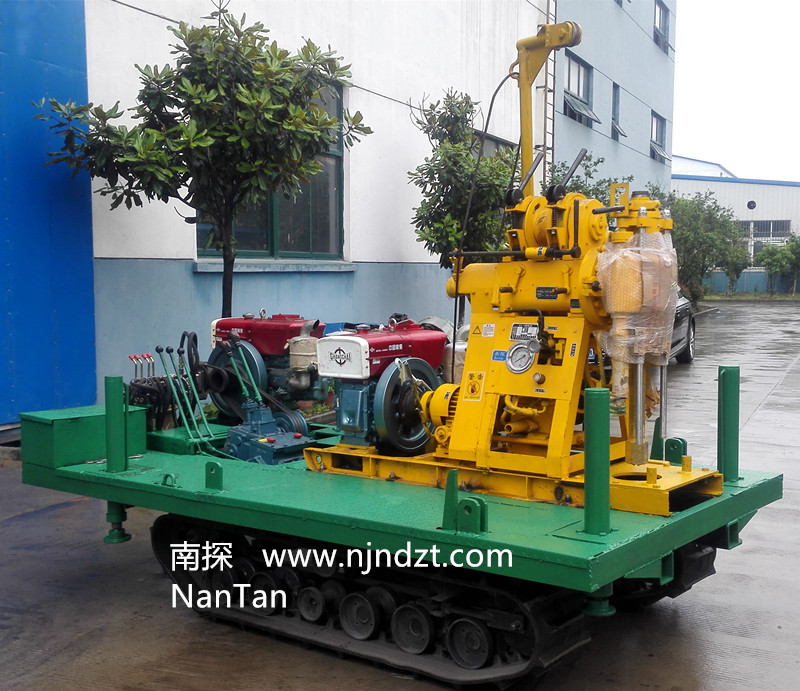

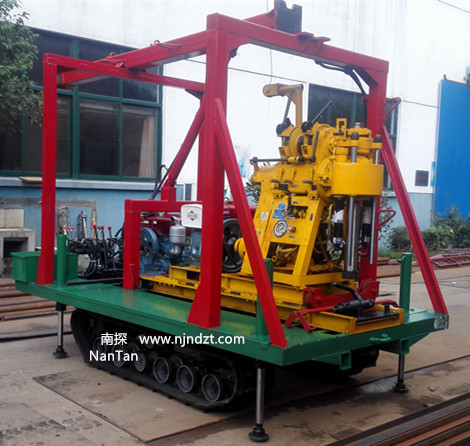

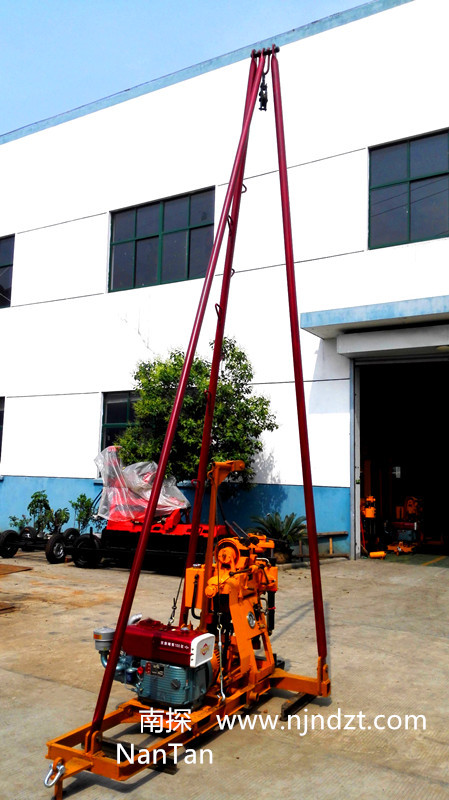

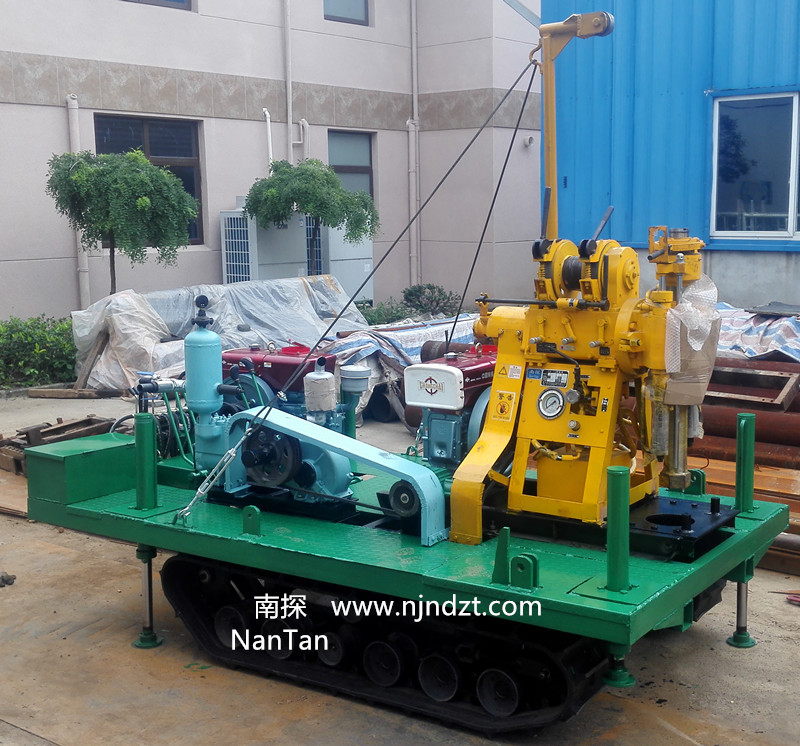

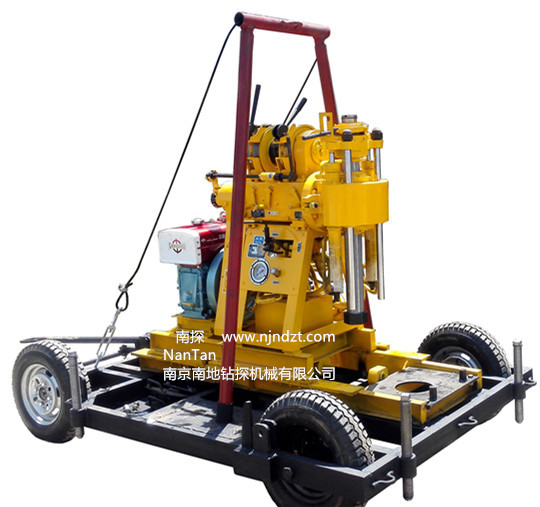

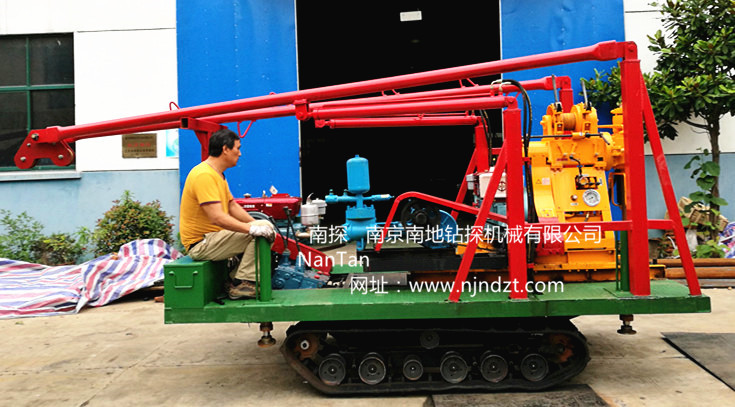

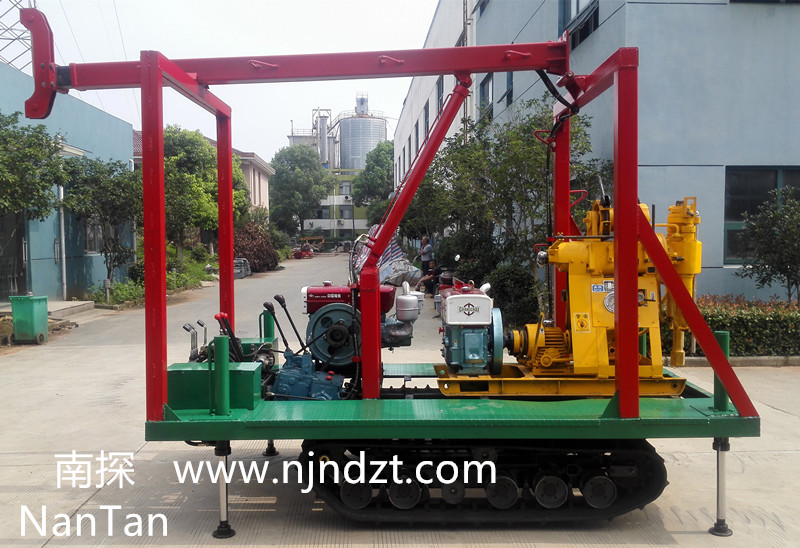

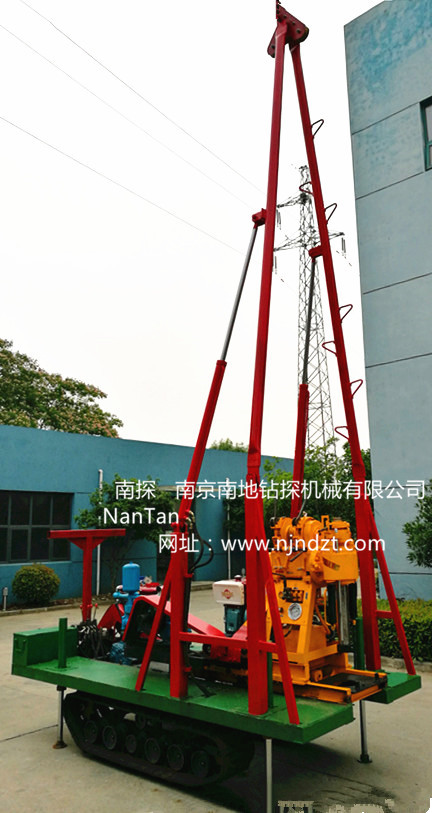

2、建議選配鉆機底座及鉆塔(根據需求選擇一項):1、T-SJ-3型三角架鉆塔;2、T2-SJ-3型兩輪拖掛三角架鉆塔;3、T-SJ-4型整體底座及四角架鉆塔;4、T4-SJ-4型四輪拖掛底座及四角架鉆塔;5、LP-4T-01-A型履帶底盤及四角架鉆塔;6、LP-4T-01-B型履帶底盤及四角架鉆塔;7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔;8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔;9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔;10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔(高度可調)。備注:型號加-SG型為液壓升高型履帶底盤(上下卡車)。
3、泥漿泵選配:BW160A、BW200雙缸泥漿泵。
