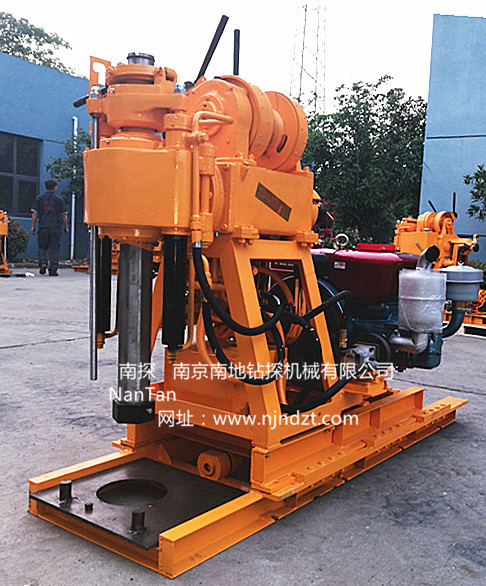

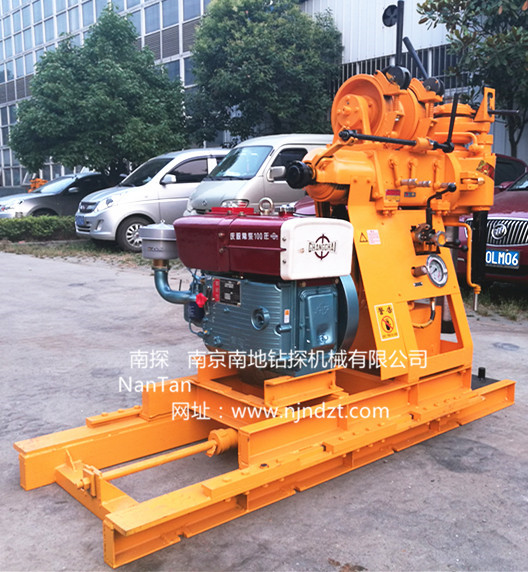

XY-1A(YJ)型高速巖芯鉆機(帶移位功能,100-180m鉆機)、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
XY-1A(YJ)型移位鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛,滿足不同用戶的需求,在XY-1A基礎上增加了移機功能的XY-1A(YJ)。
鉆機根據用途既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗(SPT)、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥住?/span>爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
2.轉速范圍寬并配有高速檔,可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔直徑分別為91mm、75mm和46mm時,額定鉆孔深度分別為100m、150m和180m,最深不得超過各鉆進深度的110%,額定開孔直徑為110mm,鉆深應根據地層情況而定,土層開孔允許為300mm。
二、鉆機特點:
1. 具有油壓給進機構,提高了鉆進效率,減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作效率高,安全可靠。
3. 配有孔底壓力表指示壓力,便于掌握孔內情況。
4. 手柄集中,操作方便。
5. 鉆機結構緊湊,體積小,重量輕,便于解體及搬運,適合于平原和山區工作。
三、 技術參數:
1.鉆機:鉆孔深度:100m,150m,180m;最大開孔直徑:110-300 mm;終孔直徑:91,75,46mm; 鉆桿直徑:42、50 mm,鉆孔傾角:90-75° 鉆機外廓尺寸:1620*970*1560 mm,鉆機重量(不包括動力機):620 Kg |
2.回轉器:立軸轉速(五檔):1010,790,470,295,140 r/min ,立軸行程:450 mm, 立軸空載向上最大移動速度:3 m/s,立軸空載向下最大移動速度 :4 m/s 立軸最大給進力:15 KN 立軸最大起重力:25 KN |
3.卷揚機:最大起重量(單繩):11 KN,卷筒轉速:121,76,36 r/min 卷筒圓周線速度(二層):1.05, 0.66, 0.31 m/s 卷筒直徑:140 mm 鋼絲繩直徑:9.3 mm,鋼絲繩容量:35 m 抱閘直徑:252 mm 閘帶寬度:50 mm |
4.移動裝置:移動油缸行程:450mm,鉆機離開孔口距離:300mm |
5.油泵型號:YBC-20/125,額定壓力:16Mpa,流量:20 ml/r,額定轉速;1500 r/min |
6.電動機型號:Y160M-4 額定功率:11 KW 額定轉速:1460 r/min |
7.柴油機型號:ZS1100 額定功率:12.1KW 額定轉速:2200 r/min |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。

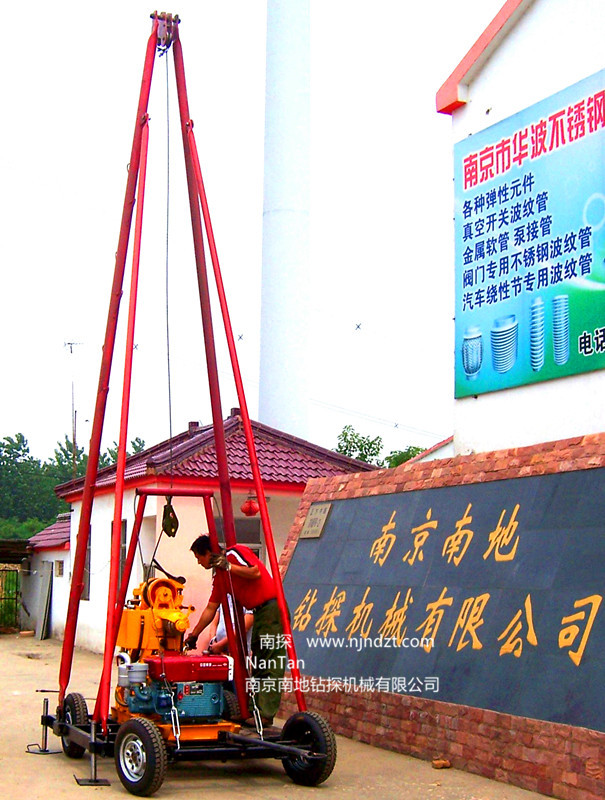

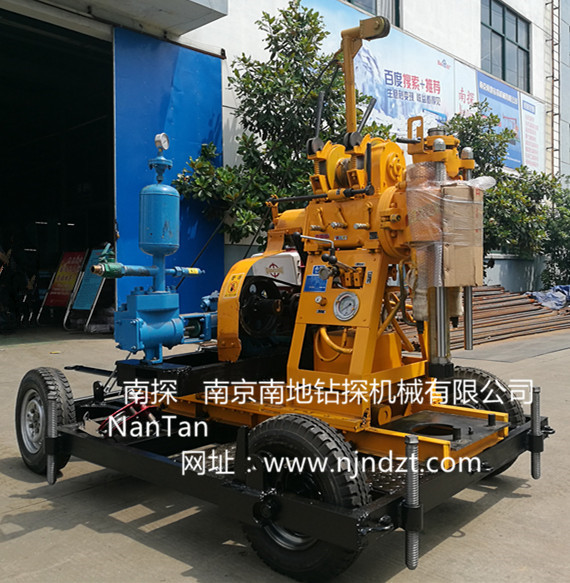

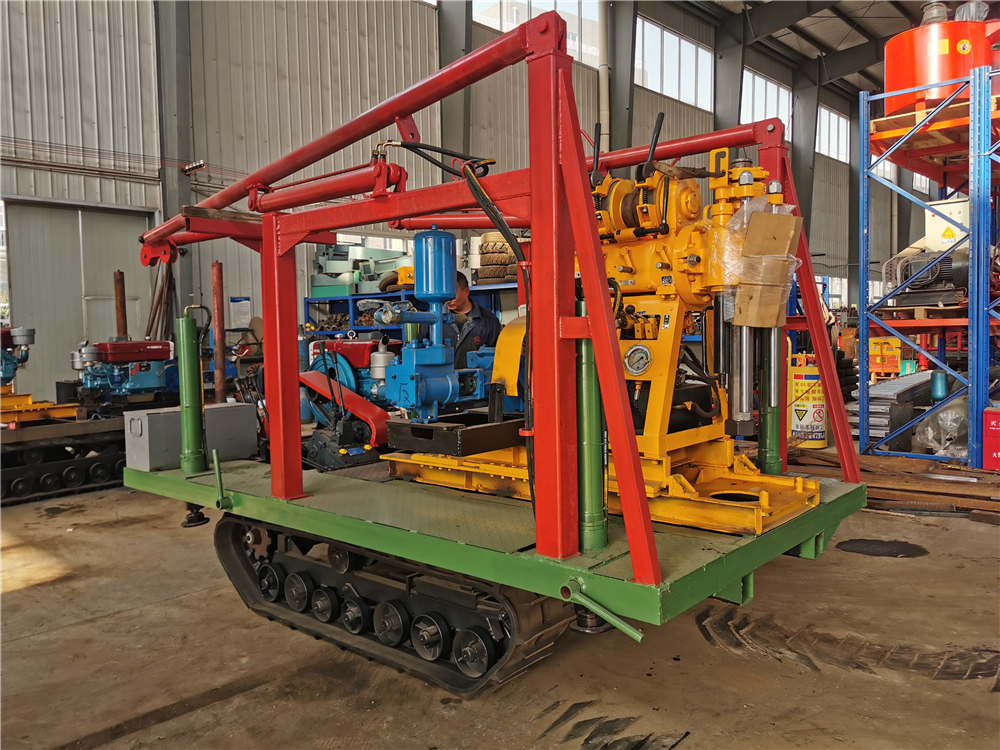

建議選配鉆機底座及鉆塔(根據需求選擇一項):1、T-SJ-3型三角架鉆塔;2、T2-SJ-3型兩輪拖掛三角架鉆塔;3、T-SJ-4型整體底座及四角架鉆塔;4、T4-SJ-4型四輪拖掛底座及四角架鉆塔;5、LP-4T-01-A型履帶底盤及四角架鉆塔;6、LP-4T-01-B型履帶底盤及四角架鉆塔;7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔;8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔;9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔;10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔(高度可調)。備注:型號加-SG型為液壓升高型履帶底盤(上下卡車)。
泥漿泵選配:BW160A型(單缸)、BW200A型(雙缸)。
