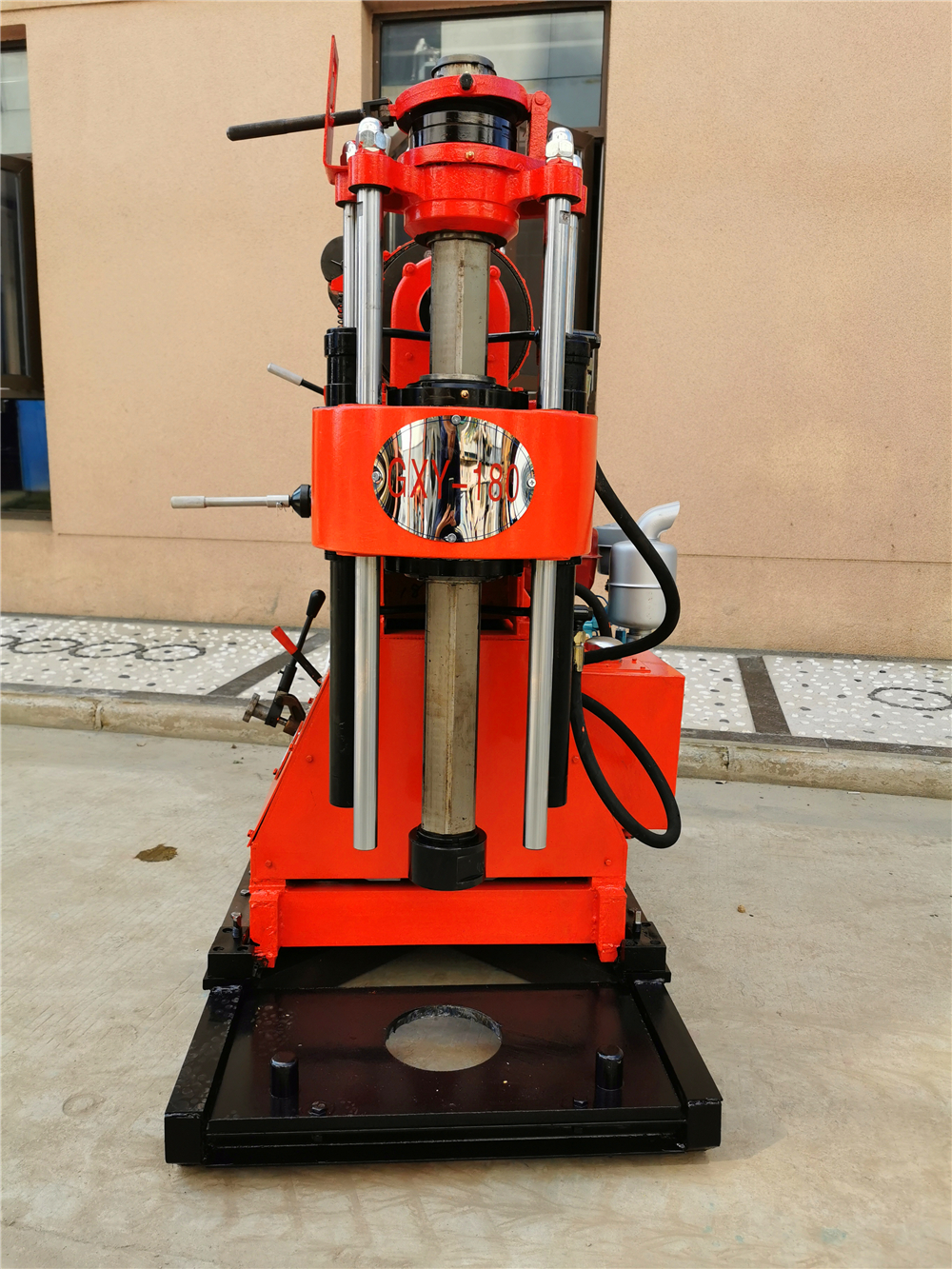

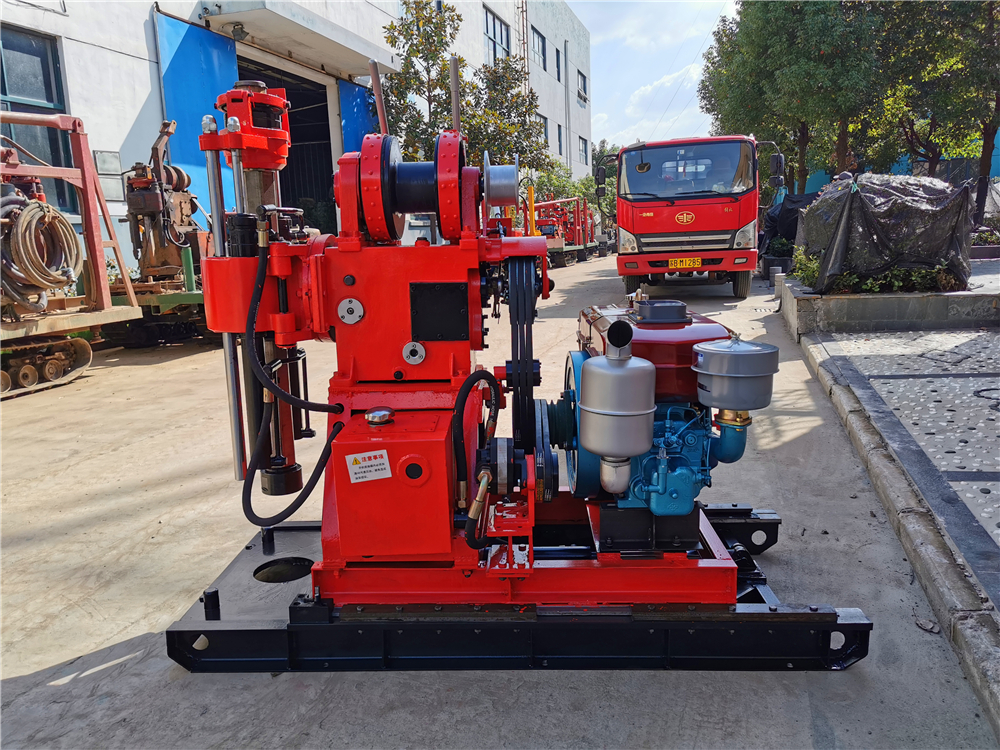

GXY-180型地質勘探鉆機(180米鉆機)、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
GXY-180型移位鉆機是在GXY-1型鉆機的基礎上調整了高速功能的立軸式輕便鉆機,固定機架改為滑移機架,回轉器改為大立軸。
本鉆機適用于工程地質勘探,固體礦床的普查勘探,爆破孔及混凝土結構的檢查孔等。 根據地層不同,可選用金剛石、復合片、硬質合金、麻花等鉆頭進行鉆進,開孔直徑為?150毫米。當鉆孔終孔直徑為75毫米,鉆孔的深度可達180米。
主要特點:
1、鉆機輸入功率大,輸出扭矩大,鉆進能力強。
2、鉆機輸出轉速范圍寬,既適用于工程地質勘察,又適用于金剛石巖芯鉆探。
3、鉆機配有高速功能,適合堅硬巖層的金剛石鉆進。
4、具有油壓給進機構,采用球卡式夾持機構,提高鉆進效率,減輕工人勞動強度。
5、采用了動力頭液控后移使機架讓開孔口,方便更換鉆桿、鉆具,以延長動力頭的壽命。
6、鉆機配有主動鉆桿,可實現不停車倒桿,效率高,安全可靠。
7、鉆機采用東風-12型手扶拖拉機的成熟結構,雙片常閉磨擦式離合器,開閉靈活,操作調整方便。
8、鉆機變速箱采用汽車變速箱式結構,單手把變速,并具有互鎖機構,操作方便。
9、鉆機結構緊湊,體積小,重量輕,最大部件在100kg以內,便于解體及搬運,適用于丘陵或山區工作。
為了提供多種功能選擇,用戶還可以選擇: GXY-180型鉆機與GXY-1鉆機大部分配件通用。
技術參數 |
1、鉆機 鉆進深度:180m,開孔直徑:150mm,終孔直徑:75mm 鉆桿直徑:42、50mm, 鉆孔傾角:360°, 鉆機外廓尺寸(長*寬*高):1800*780*1500mm;鉆機重量(不包括動力):650kg |
2. 回轉器 立軸轉速:正轉:100、273、564、1090 r/min , 反轉:75 r/min,立軸行程:500 mm, 立軸最大給進壓力:20KN,立軸最大起拔力:25KN,立軸最大扭距:1.2KN.m,立軸下端離地面最大距離:600 mm,主動鉆桿夾持方式:球卡式,主動鉆桿:Φ53*59*4.5米 |
3. 卷?yè)P(yáng)機 最大起重量(單繩):15 KN 卷筒轉速:31,83,172,332 r/min, 卷筒圓周線速度(二層):0.30,0.82,1.69,3.26 m/s, 鋼絲繩直徑:9.3 mm,鋼絲繩容量:35 m |
4.讓開孔口方式:動力頭液控后移,行程:330mm |
5.油泵 型號:CB-FC25L 額定壓力:16 Mpa 流量:25 ml/r 額定轉速:500-2500 r/min |
6.柴油機 型號:ZS1115 額定功率:16.7KW 額定轉速:2200 r/min |
7.電動機 型號:Y160M-4 額定功率:11 KW 額定轉速:1440 r/min |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
鉆機底座及鉆塔選配(根據需求選擇一項):1、T-SJ-3型三角架鉆塔;2、T2-SJ-3型兩輪拖掛三角架鉆塔;3、T-SJ-4型整體底座及四角架鉆塔;4、T4-SJ-4型四輪拖掛底座及四角架鉆塔;5、LP-4T-01-A型履帶底盤及四角架鉆塔;6、LP-4T-01-B型履帶底盤及四角架鉆塔;7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔;8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔;9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔;10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔(高度可調)。備注:型號加-SG型為液壓升高型履帶底盤(自動上下卡車)。
泥漿泵選配:BW160A型(單缸)、BW200A型(雙缸)。
