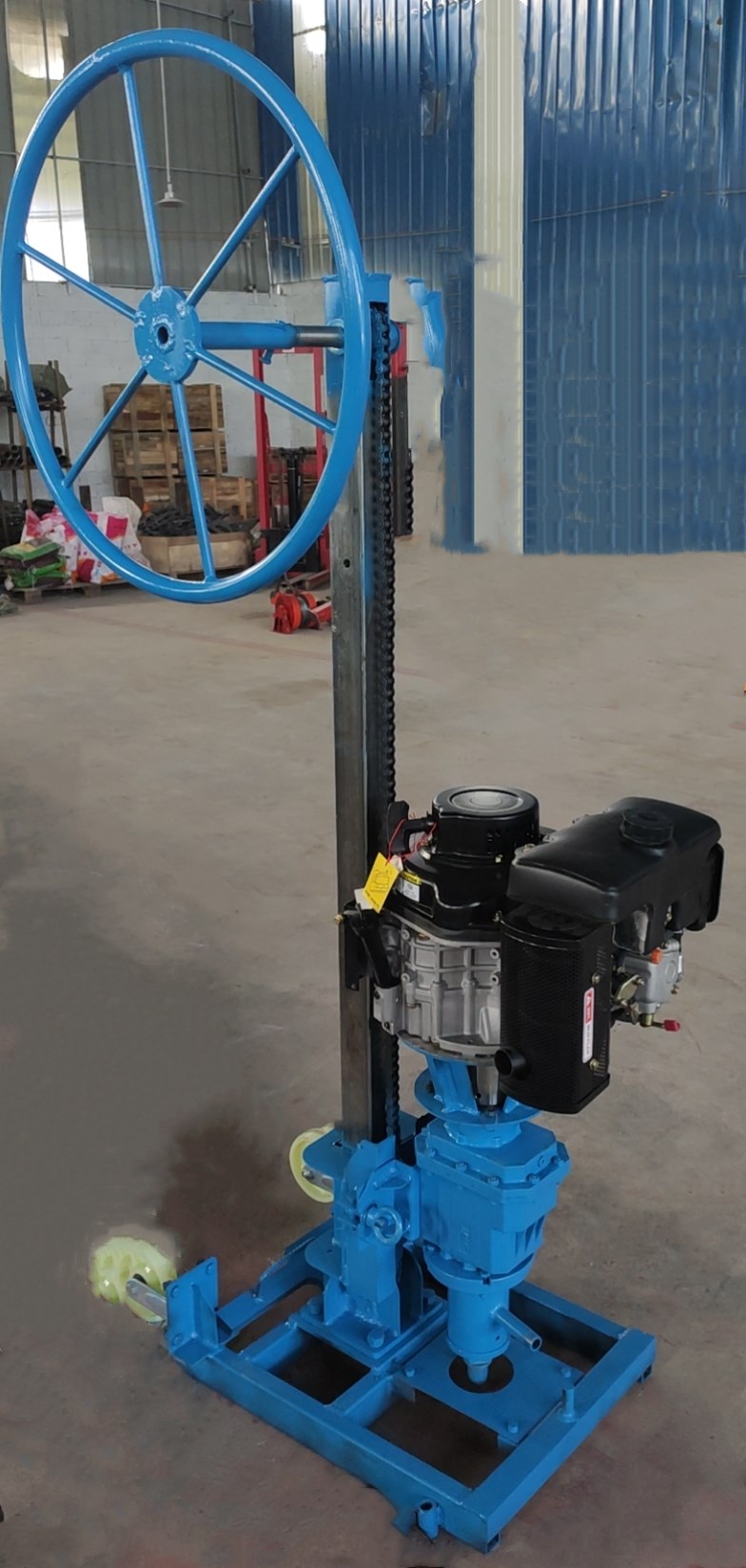

NTQZ-Q20型輕便型勘探鉆機(20m)
一、介紹:NTQZ-Q20型輕便式取樣鉆機,既可以取土樣、巖芯樣,也可以不取芯鉆孔,比如鉆孔灌漿等不需要取樣孔,是一種多用途微型工程鉆機。
可以2人操作的取芯鉆機!鉆探深度可達20米!采用輕便的汽油機(或柴油機可選)作為動力,分體式輕便實用,帶兩輪搬遷十分便利,帶支架穩定可靠,滿足野外車輛無法進入地區時用;鉆機操作簡單,易學易懂??蓪崿F(xiàn)合金鉆頭、復合片鉆頭、金剛石鉆頭取樣鉆進,也可以實現麻花螺旋鉆進、三葉合金鉆頭、復合片不取芯鉆頭等不取芯鉆孔鉆進的需求。
鉆進過程中提升和給進是依靠加壓手輪圓盤通過鏈輪鏈條來完成,大大提高了鉆機提升和加壓力。取樣鉆進過程中,利用水泵冷卻回轉器和鉆頭,并攜帶土巖屑返回地表。隨著鉆具向地下延伸,所需要的土巖樣不斷進入到巖心管內,當土巖樣達到預定深度后,便可以將鉆桿取出,實現了單回次取樣作業。重復以上步驟,直至全孔取樣完成。不取芯鉆孔利用水泵水壓,只需要及時更換鉆桿,鉆頭通過的土巖屑被水壓反沖上來形成鉆孔。
二、NTQZ-Q20型輕便型鉆機應用領域:
◇工程勘察 ◇物化探取樣、引孔 ◇超前鉆探 ◇灌漿打孔 ◇預埋件引孔 ◇各種爆破鉆孔 ◇檢查孔 ◇小型家用水井 ◇區域地質調查 ◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
三、NTQZ-Q20輕便型取樣鉆機產品優點:
1、重量輕,汽油機動力,方便野外施工;
2、快捷拆裝、快速取芯;
3、高效耐用,專業配制的合金鉆頭、金剛石鉆頭,高效耐磨,多用途使用。
四、NTQZ-Q20鉆機主要參數
鉆進深度:≤20m;46mm孔徑:20m;60mm孔徑:10-15m;75mm孔徑:5-10m;91mm孔徑:3-8m,根據土層、巖石地層不同鉆進深度的能力會不同。
鉆桿直徑:30,長度1000mm;接頭外徑40mm(公母組合)。
鉆機轉速(r/min):200-570,鉆機扭矩(N.m):130
汽油機:功率4.5KW,轉速2000-3600r/min,型號:225
鉆架高度: 1.58m,鉆塔結構:塔式
整機凈重質量(含汽油機)(kg):60
外形尺寸(長*寬*高):750*500*1580mm
五、NTQZ-Q20輕便型取樣引孔鉆機主要配件:
1、取樣鉆機:含汽油發動機、鉆進裝置、鏈條式支架、轉向盤。
2、供水系統:三缸柱塞泵、汽油發電機、進出水管。
3、鉆桿、鎖接手、墊叉、變徑接頭。
4、鉆具:Φ46、Φ60、Φ75mm或者更大的巖心管、巖心管鉆桿接頭、合金鉆頭、復合片鉆頭、金剛石鉆頭、金剛石擴孔器、三葉合金鉆頭、麻花螺旋鉆、復合片不取芯鉆頭等。
5、以上配置都可以根據不同的用途進行選配。
更換柴油機就可以形成柴油機動力-NTQZ-C20型輕便取樣鉆機。
