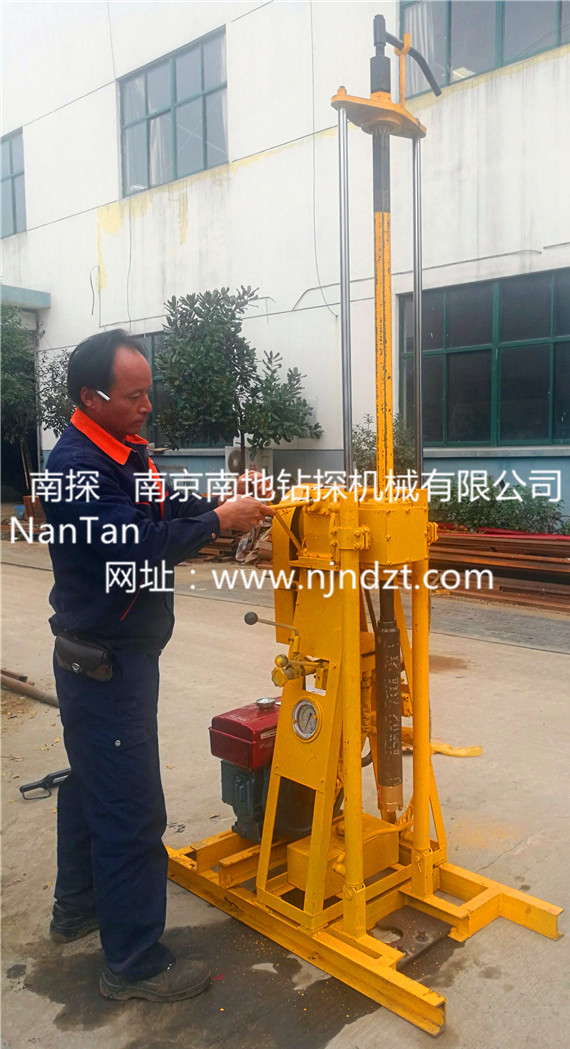

NTQZ-50型輕便鉆機(50米液壓小型鉆機)
NTQZ-50型鉆機是一種具有油壓給進的輕便鉆機。額定鉆孔深度50米,最大開孔直徑允許為110mm,終孔直徑為75mm,孔徑46-200mm配套鉆進深度根據地層情況而定。既可以旋轉鉆進取土取芯樣,也可以旋轉鉆進不取心鉆孔,比如鉆孔灌漿、引孔等。
NTQZ-50型小型液壓巖心鉆機是一種廣泛適用于平原、山區及交通能源不便地區的小型取樣鉆探設備,具有結構緊湊、占用面積小、重量輕、移動方便等優點。適合鐵路、水利、建筑工程及戶外山區的地質取樣勘查、地質巖心鉆探、小型灌漿孔、爆破孔等??筛鶕?jù)地層的不同選用金剛石、復合片及合金等鉆頭鉆進。
主要用途:◇工程勘察 ◇物化探鉆孔取樣 ◇超前鉆探 ◇鉆孔灌漿 ◇預埋件引孔 ◇各種爆破鉆孔 ◇檢查孔
◇小型家用水井 ◇區域地質調查 ◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
主要特點
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊,鉆機、柴油機(或電動機)都安裝在同一個底架上,占用場地面積小。
4.重量輕、分解性強,便于搬遷,適合于平原和山區工作。
三、主要參數:
1.鉆機:鉆孔深度:50m;鉆孔直徑:45-110mm,鉆桿直徑:36mm、42 mm,主動鉆桿:50*1米,鉆孔傾角:0-90°鉆機外廓尺寸(L*B*H): 1400*680*1600mm,鉆機重量(不包括動力機):220kg,含動力 300kg |
2. 回轉器:立軸轉速四擋:正轉70-650 r/min(1-3檔),反轉:50-130(R倒擋) 立軸行程:1000 mm 提升力:300kg, 加壓力:200kg 立軸空載向上最大移動速度 :3m/min |
3. 油泵型號:CBT-F310,額定壓力:20 Mpa 流量:10 ml/r 額定轉速;1500 r/min |
4. 電動機:型號:Y132M-4,額定功率 ( KW):7.5 額定轉速 (r/min):1440 |
5. 柴油機型號:R180,額定功率:5.67KW 額定轉速:2200 r/min |
注:本鉆機動力配備標配為柴油機,如需配電動機,用戶訂貨時提出.

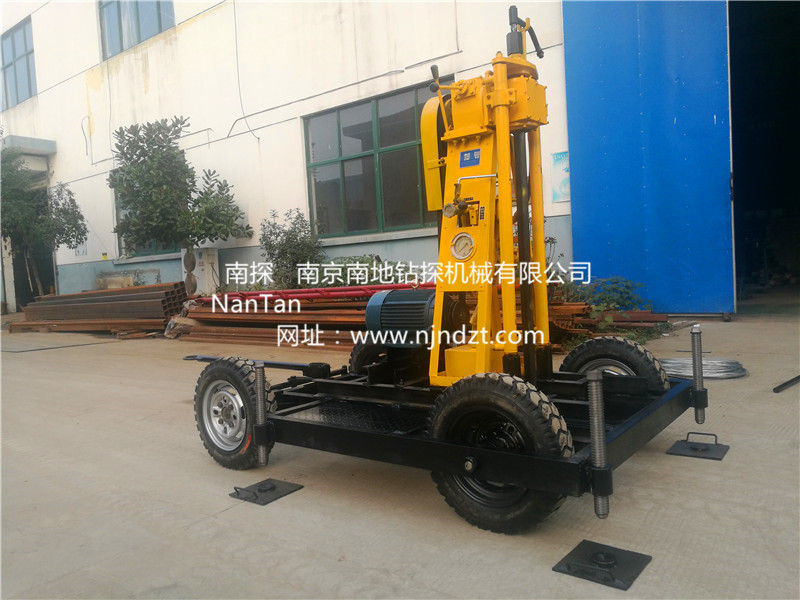

備注:可加裝兩輪、四輪拖掛底座或者履帶底盤,訂貨請說明。
